Название «Магнетар» отсылает к астрофизическому феномену — нейтронной звезде с экстремально сильным магнитным полем. Звуковой эстетикой проекта стал шум космоса: нестабильные, дрейфующие частоты, насыщенные артефактами, которые превращают случайные помехи в часть музыкальной ткани.
Магнетар 23 — это трёхканальный процессор искажений на CD4093BE: стробирование, басовый шум и LFO-писк. Три кнопки включают эффекты, потенциометры под ними регулируют частоту каждого модулятора

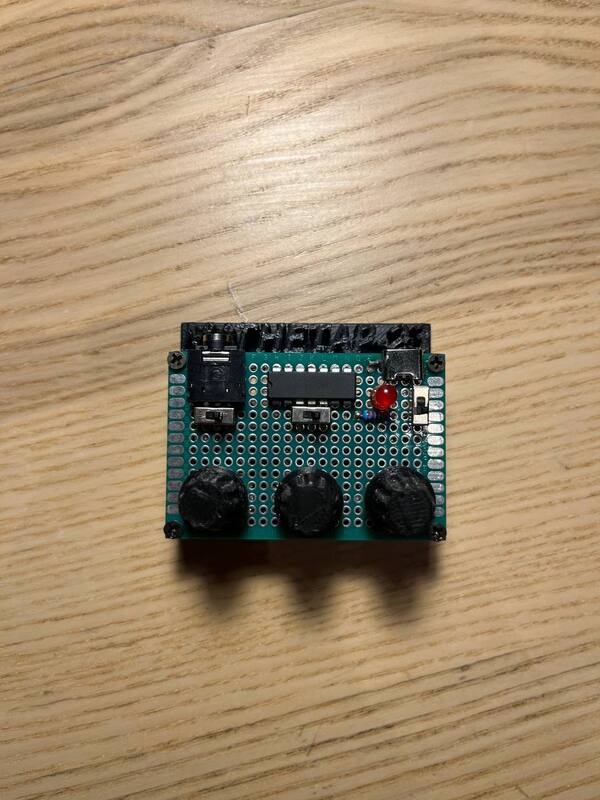

Прототип
Составляющие:
1. Три потенциометра
2. Триггер Шмитта CD40106BE
3. Керамические конденсаторы 224
4. Операционные усилители LM358P
Элементы управления
На верхней панели синтезатора расположены три тактовые кнопки и три потенциометра:
1. Правая секция (основной генератор / LFO) — потенциометр под кнопкой регулирует частоту этого писка: от низкого гула до пронзительного свиста;
2. Центральная секция (басовые искажения) — Эффект добавляет глубину и тяжесть общему звучанию, делая его более агрессивным;
3. Левая секция (стробинг/повтор) — Потенциометр под кнопкой регулирует частоту прерываний: от редких «выстрелов» до быстрого треска.
— Питание подается на usb type c;
— Выход на jack 3.5 мм для наушников или усилителя.
Внутренности
В моём синтезаторе резисторы и конденсаторы работают в паре, образуя так называемые RC-цепочки (Resistor-Capacitor). Они определяют, с какой скоростью будет заряжаться и разряжаться конденсатор через резистор — а это напрямую влияет на частоту звука, который генерирует микросхема.
Резистор регулирует скорость, а конденсатор — ёмкость, и их сочетание задаёт высоту тона каждого из трех каналов.
