Конструкторско-технологическая подготовка производства

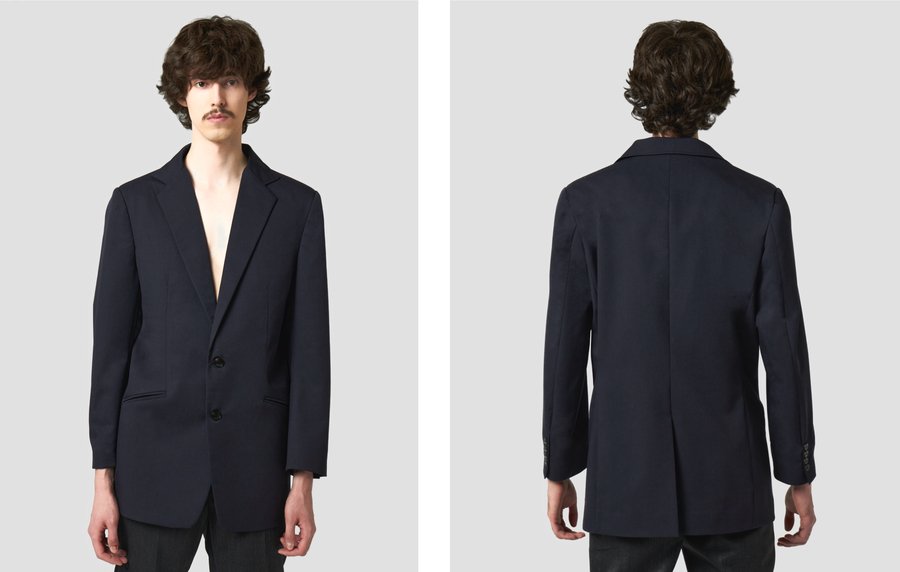

Образец-эталон

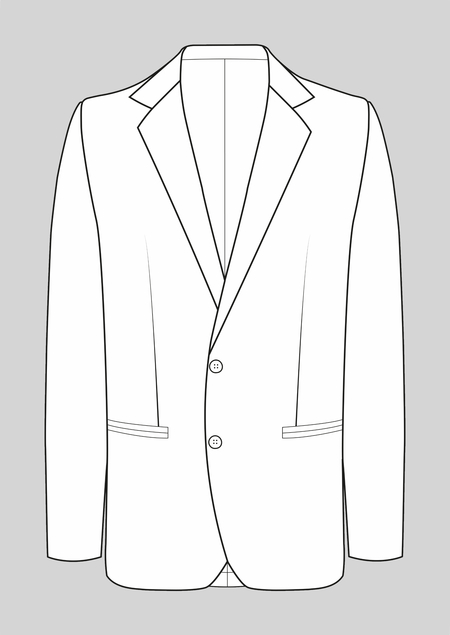

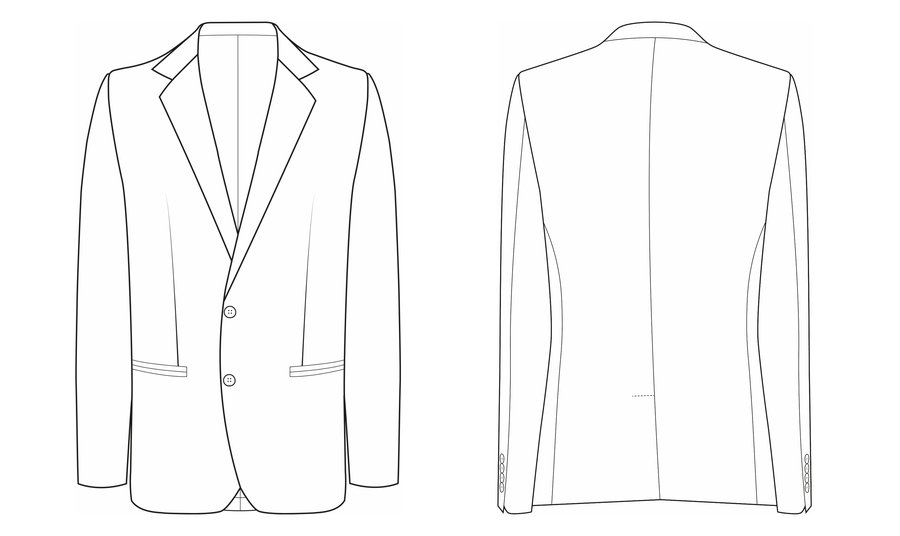

Технический эскиз
Техническое описаное модели
Пиджак мужской всесезонный для средней возрастной групы, из полушерстяной гладкокрашеной костюмной ткани, полуприталенного силуэта, умеренного объёма, с втачными рукавами, с бортовой застёжкой на две обмётанные петли и пуговицы. Перед с боковыми карманами в рамку. Спинка со средним швом, заканчивающимся шлицей. Рукава двухшовные, с верхними и нижними швами. Низ рукавов со шлицами с четырьмя пуговицами. Воротник отложной пиджачного типа с отрезной стойкой. Изделие на притачной подкладке. Рекомендованные размеры: S (рост 164-169), M (рост 170-175), L (рост 176-181), XL (рост 182-190).
Конфекционная карта
Расчётно-конфекционная карта
Комплект лекал
Спецификация деталей кроя
Табель мер
Ширина шеи сзади: 8 см Высота проймы сзади: 24.5 см Длина спины до талии: 46.5 см Высота бедра: 23.3 см Длина изделия: 80.5 см Ширина спинки: 20.7 см Ширина проймы: 15.2 см Ширина полочки: 10.5 см Длина рукава: 64 см Ширина рукава внизу: 30 см
Рекомендации к раскладке и раскрою деталей
Раскладка: 1. Для раскладок модели из ткани sherst-2587 использовать лекала и спецификации серии «ГС»; 2. Раскладки выполнять в соответствии со спецификацией; 3. При раскладке соблюдать направления долевых нитей, указанных на лекалах; 4. Комплект лекал располагать в одном направлении.
Раскрой: 1. Способ настилания полотен — лицевой стороной вверх; 2. При раскрое соблюдать направления долевых нитей, указанных на лекалах; 3. Комплект лекал располагать в одном направлении; 4. Производить раскрой деталей из ткани верха sherst-2587.
