Органайзеры FLOW FORM
Концепция
1. Идея и философия проекта
Коллекция органайзеров FLOW / FORM — это серия функциональных объектов для повседневного ухода, в которых утилитарное назначение объединено с эстетикой скульптурного дизайна.
В основе концепции — плавное движение формы, вдохновлённое природными потоками: песок, вода, ветер, следы времени. Каждое изделие выглядит как застывшее движение — мягкое, текучее, тактильное.
Органайзеры перестают быть второстепенными аксессуарами и становятся частью интерьера, создавая ощущение порядка, спокойствия и осознанного ухода за собой.
2. Визуальный язык коллекции
Формообразование: - органические, округлые формы; - отсутствие резких углов; - спиралевидные и волнообразные рельефы;
Поверхность: - рельефная, слоистая фактура (отсылка к аддитивному производству); - матовая, «керамическая» на вид; - тактильно тёплая и спокойная.
Цветовая палитра: - молочный цвет
Нейтральная гамма позволяет органайзерам легко вписываться: - в минималистичный интерьер, - в ванную комнату, - на туалетный столик или рабочее место визажиста.
3. Состав коллекции:
1. Органайзер для кистей для макияжа 2. Органайзер для украшений 3. Органайзер для ватных дисков и палочек 4. Органайзер для мелочи 5. Органайзер для помад и блесков для губ
Промо-изображения коллекции

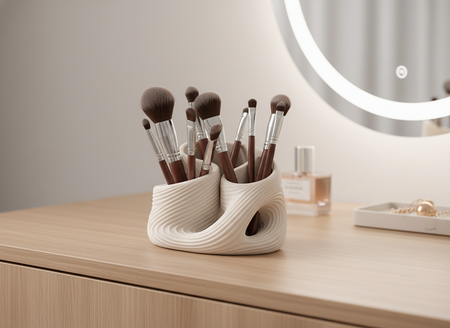

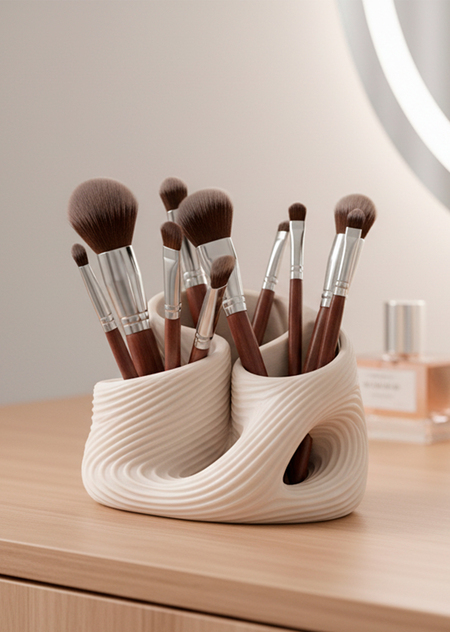

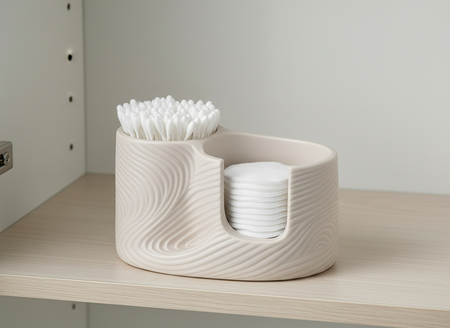

1. Органайзер для кистей. 2. Органайзер для ватных дисков и палочек.

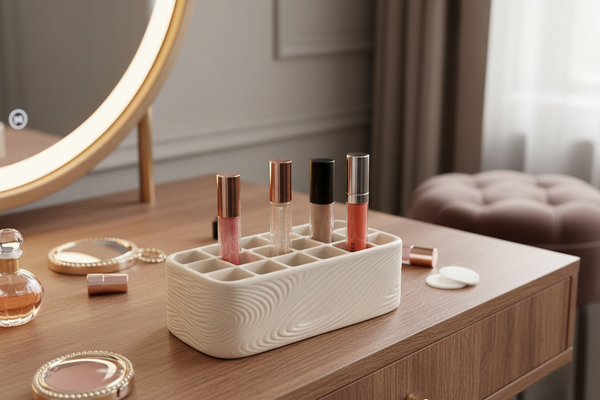

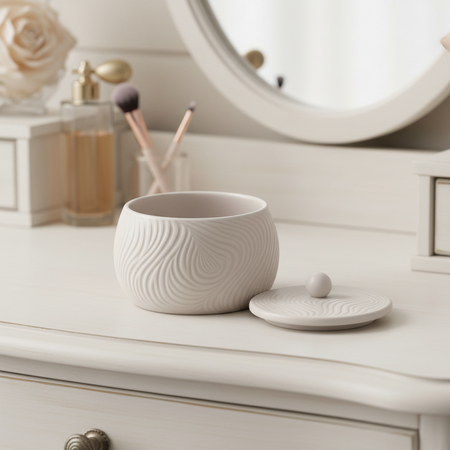

1. Органайзер для помад. 2. Органайзер для маленьких вещей.

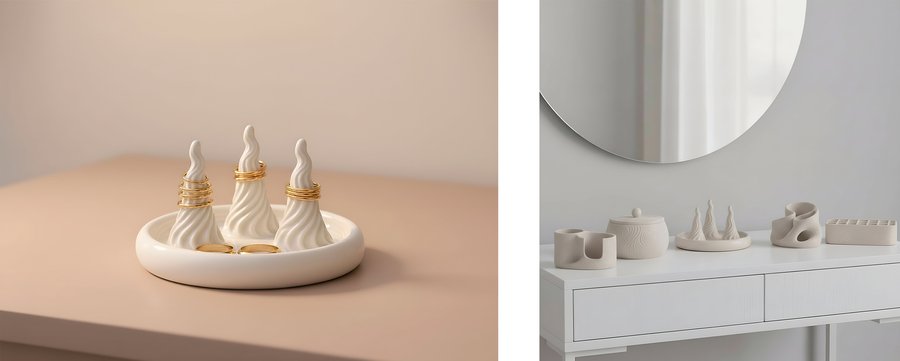

1. Органайзер для украшений. 2. Вся коллекция.
Эскизы
Коллекция
Рекламный постер
Облако с файлами объектов
Техническое задание
Органайзер должен обеспечивать: - устойчивость на горизонтальной поверхности; - защиту объектов, которые будут храниться; - эстетичный внешний вид.
2. Общая характеристика изделия - Тип изделия: настольный органайзер - Форма: органическая, скульптурная, с волнообразной геометрией - Конструкция: монолитная, без сборных элементов - Количество отделений: 3 (асимметричные) - Способ производства: аддитивное производство (3D-печать)
3. Материал изделия: Основной материал: PLA+ (модифицированный PLA) Обоснование выбора: - безопасен для использования с косметическими изделиями; - не выделяет токсичных веществ; - высокая детализация печати; - матовая, «керамическая» поверхность; - минимальная усадка и деформация.
Технические характеристики PLA+: - Плотность: ~1,24 г/см³ - Температура печати: 200–220 °C - Температура размягчения: ~55–60 °C - Экологичность: биоразлагаемый полимер
Цвет: - молочно-белый / айвори / светло-бежевый рекомендуется матовый
4. Технология производства:
- FDM / FFF (послойная экструзионная 3D-печать)
4.2 Параметры печати (рекомендуемые) - Диаметр сопла: 0,4 мм - Высота слоя: 0,2 мм (допустимо 0,24 мм для ускорения) - Заполнение (infill): 15–20%, Gyroid или Cubic - Количество периметров: 3–4 - Верхние/нижние слои: 5–6 - Скорость печати: 40–60 мм/с - Охлаждение: активное (100% после 3–5 слоёв)
4.3 Ориентация печати - Печать основанием вниз - Поддержки: не требуются (геометрия самонесущая) - Адгезия: Brim 5–8 мм (по необходимости)
5. Поверхность и постобработка 5.1 Поверхность - Фактура: видимые слои печати (декоративный эффект) - Без острых кромок - Внутренние радиусы скруглены ≥ 3 мм
5.2 Постобработка - Лёгкая ручная шлифовка основания - Очистка от нитей - Без лакировки (чтобы сохранить матовую тактильность)
6. Габаритные размеры

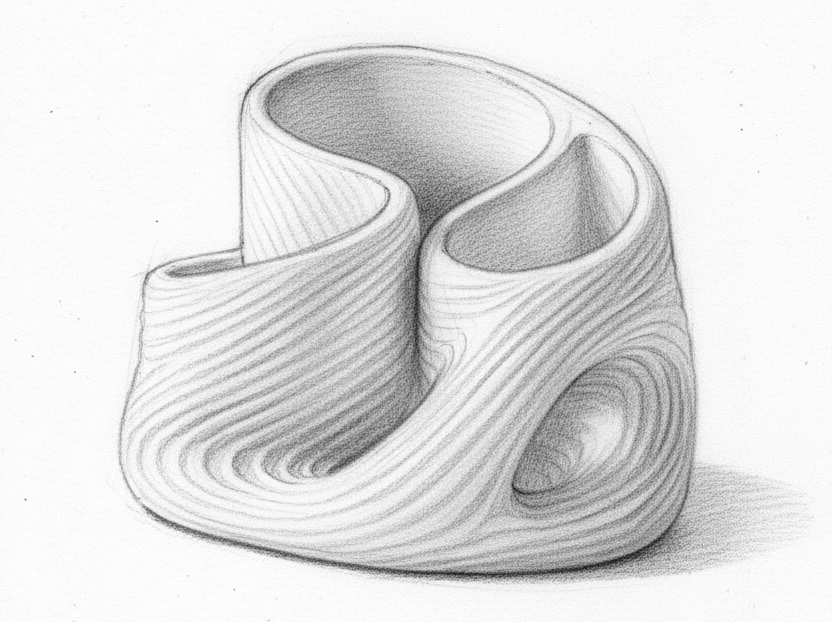

Органайзер для кистей.
а) Внешние габариты изделия:
- Ширина (X): 120 ± 2 мм
- Глубина (Y): 85 ± 2 мм
- Высота (Z): 95 ± 2 мм Данные размеры обеспечивают устойчивость изделия и достаточную вместимость без опрокидывания при загрузке.
б) Толщина стенок: - Минимальная толщина стенки: 2,5–3,0 мм - Толщина дна: 3,5–4,0 мм (для устойчивости и компенсации веса кистей)

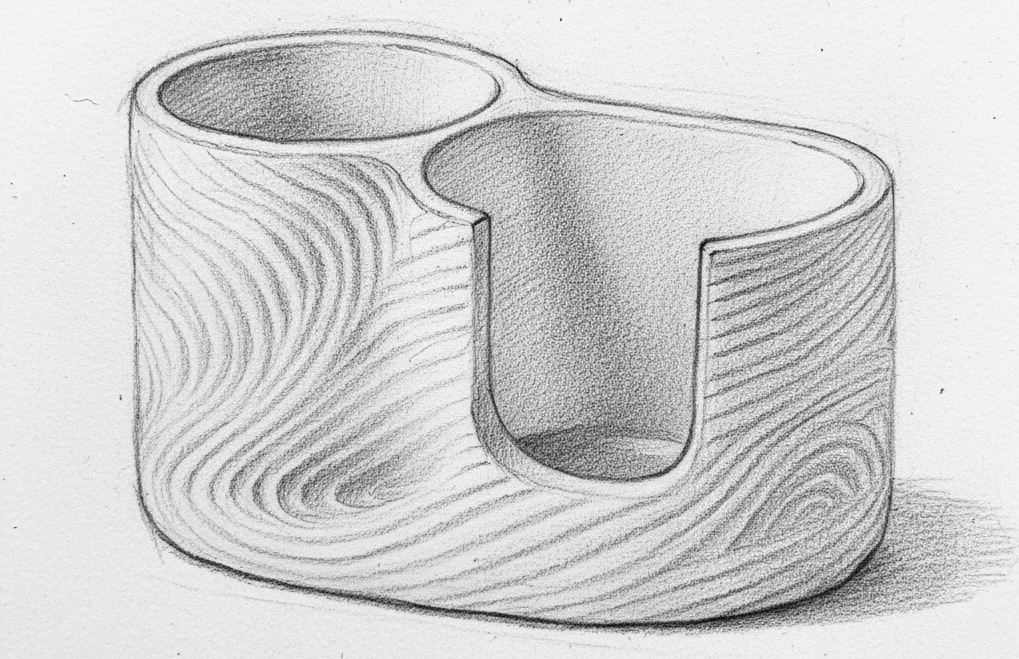

Органайзер для ватных дисков и палочек.
а) Внешние габариты - Длина: 140 mm - Глубина: 80 mm - Высота: 65 mm
б) Отсек для ватных дисков - Внутренний диаметр (круглый отсек): 60 mm (если ваши диски 55–56 мм, то зазор ~2–5 mm) - Внутренняя глубина: 35 mm (вместимость: при толщине диска 3 mm ≈ 11–12 шт; при 2 mm ≈ 17 шт) - Фронтальный вырез для доступа: — высота выреза от низа отсека: 25 mm (открытие по высоте) — ширина выреза: 40 mm (можно увеличить, если хотите проще доставать) - Радиус скругления внутреннего края выреза: 2–4 mm
в) Отсек для ватных палочек - Внутренний диаметр: 36 mm -Внутренняя глубина: 55 mm
г) Стенки, дно и зазоры - Толщина стенок: 3 mm (минимум 2.5 mm для прочности) - Толщина дна: 3 mm - Зазор между отсеком для дисков и внешней стенкой: минимум 3 mm (включая толщину стенки) - Зазор между двумя отсеками (межстенная толщина): 3–5 mm - Внутренний радиус скругления внешних углов: 6 mm

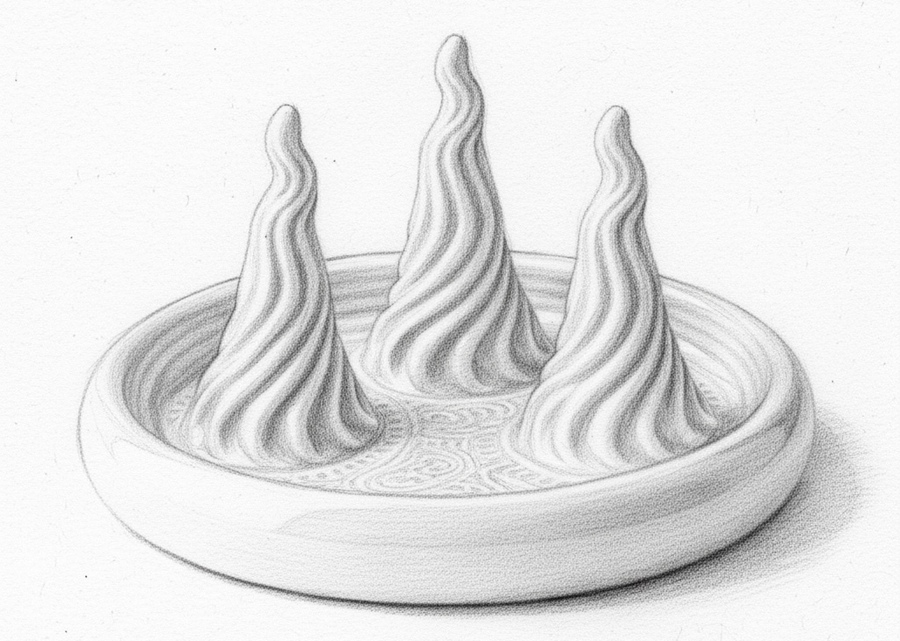

Органайзер для украшений.
а) Общие габариты - Внешний диаметр (по верху борта): 120 мм - Внешняя общая высота (дно + бортик + башенки): 45 мм — Толщина дна: 2.5 мм — Высота бортика от дна: 10 мм — Высота башенок от поверхности дна: 35 мм (соответственно верхушка башенок находится на высоте ~45 мм от нижней поверхности)
б) Чаша / бортик - Внутренний диаметр чаши (полезное пространство): 100 мм - Толщина борта (вертикальная стенка): 5 мм - Скругление стыка дна/борта: радиус 3 mm (для прочности и печати)
в) Башенки для колец - Количество: 3, равномерно по кругу (угол 120°), центр каждой башенки на радиусе ≈ 25–30 мм от центра чаши - Высота каждой башенки от дна: 35 mm • Диаметр основания башенки (место вхождения в дно): 26 mm - Диаметр у вершины/тонкая часть: ≈ 6 mm (плавный конус/спираль) - Профиль: витой/волнообразный — минимальная толщина стенок у выступов не менее 2–3 мм (рекомендуется печатать башенки сплошными для прочности) - Скругление основания башенки: радиус 2–3 mm для плавного перехода в дно

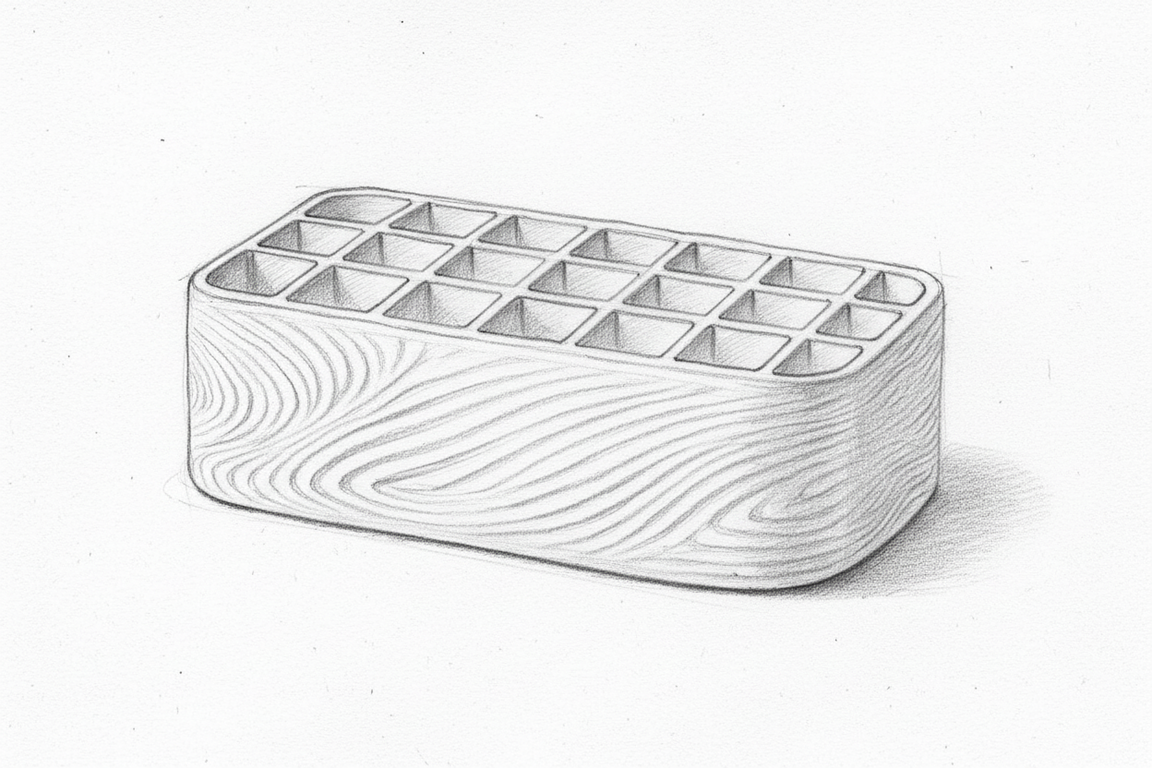

Органайзер для помад.
а) Общие рекомендации: - Внутренний размер ячейки (cell_inner) — 24 мм - Толщина внутренних перегородок (wall_thickness) — 2.5 mm. - Толщина внешней стенки (outer_wall) — 3 mm - Глубина ячейки (cell_depth, высота «кармана») — 75 mm - Толщина дна (base_thickness) — 2.5 mm. - Верхний обод/высота над ячейками (top_rim) — 2 mm
б) Габариты — вариант A: 5×3 (популярный вытянутый дизайн, 15 ячеек) - Внутренний размер ячейки: 24 × 24 mm - Количество столбцов: 5, рядов: 3 - Длина (X) = 524 + 42.5 + 23 = 136 mm - Ширина (Y) = 324 + 22.5 + 23 = 83 mm - Высота (Z) = base_thickness + cell_depth + top_rim = 2.5 + 75 + 2 = 79.5 ≈ 80 mm
Органайзер для маленьких вещей.
а) Корпус (основание) - Внешний диаметр (OD): 85 мм. - Внутренний диаметр (ID): 79 мм (стена ≈ 3 мм; + 1 мм запас для текстуры/шлифовки). - Высота корпуса (внешняя): 42 мм (без крышки). - Высота внутренней полости (внутренняя глубина): 36 мм (учтено дно 3 мм). - Толщина днища: 3 мм. - Толщина верхнего бортика/фланца (там, где опирается крышка): 2–3 мм. - Внутренний скос/филет на углах радиус 1–2 мм для прочности.
б) Крышка - Верхний диск (видимая часть) — диаметр: 88 mm (легкий навис над корпусом ≈1.5 mm с каждой стороны для эстетики/защиты). - Внешний диаметр юбки/втулки крышки: 78.6 mm - Длина юбки (глубина захода внутрь корпуса): 6 mm. - Общая высота крышки (без ручки): 8–9 mm (толщина диска 2–3 mm + юбка 6 mm).
в) Ручка (шарик на крышке) - Диаметр шарика: 14 mm. - Высота шарика над поверхностью крышки: 10–12 mm.
Процесс
Описание процесса и инструментов: 1. Первый шаг: Определение концепции проекта. Концепция создана с помощью Chat GPT. 2. Второй шаг: Создание эскизов для объектов. На данном этапе использовались такие инструменты как GPT images и Midjourney. 3. Третий шаг: Создание изображений органайзеров с помощью GPT images, а также с помощью Nano banana они были вставлены в среду. 4. Четвертый шаг: Создание 3д объектов в нейросети 3d.hunuyuan. 5. Пятый шаг: Создание рекламных постеров в Midjourney и GPT images. 6. Шестой шаг: С помощью Chat GPT были выбраны материалы, способы производства органайзеров. 7. Седьмой шаг: Верстка лонгрида.
