Конструкторско-технологическая подготовка производства
Разработка конструкторско-технологической документации для запуска изделия в производство (технический эскиз, описание модели, расчётно-конфекционная карта, спецификация лекал, схема узла).
Цель модуля — разработка конструкторско-технологической документации для запуска в производство изделие «женский тренч»
Разработка технического эскиза с описанием образца модели
Разработка образца-эталона
Разработка конструкторской документации
Разработка технологической документации

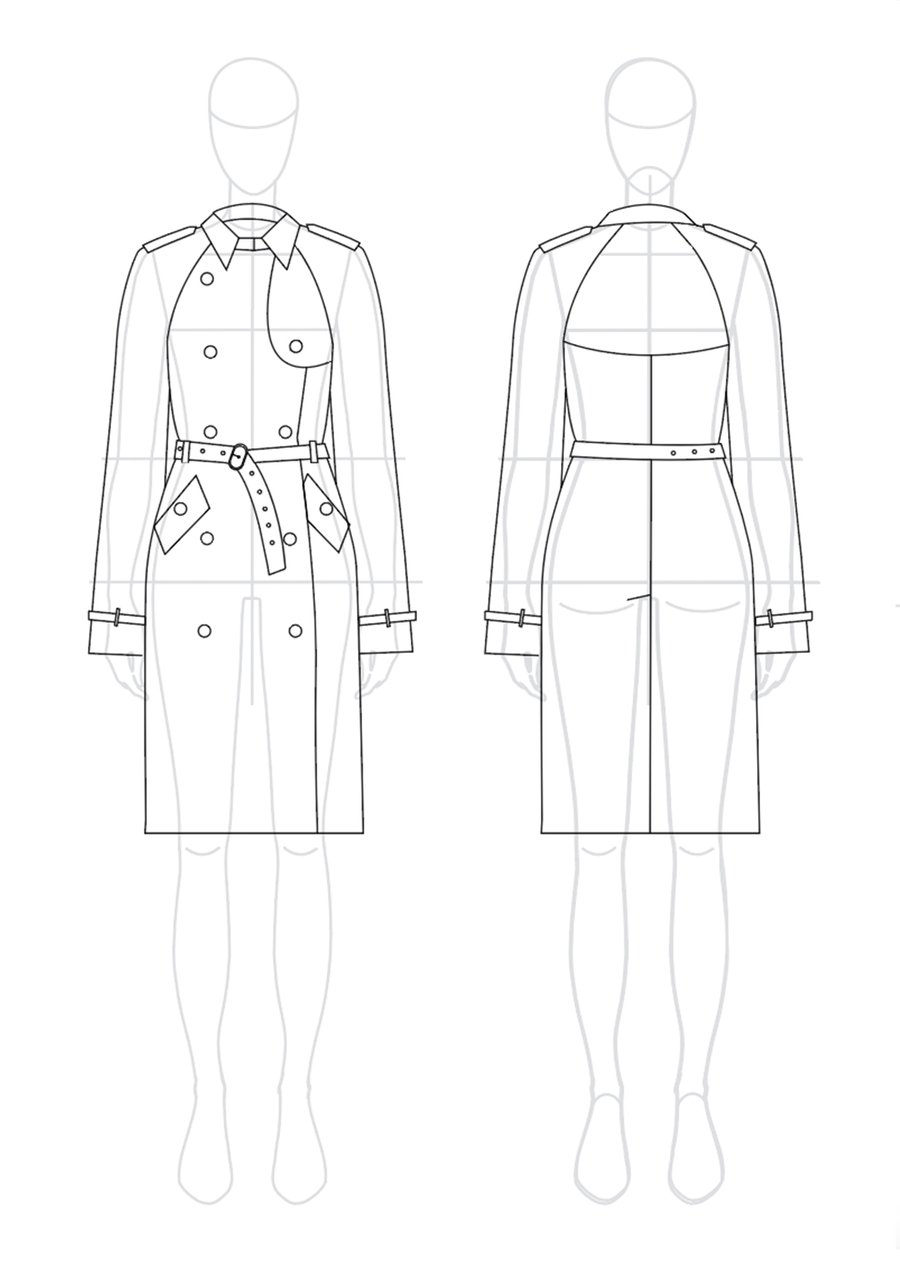

Технический эскиз
Описание модели
Тренч демисезонный для повседневной носки, предназначен для женщин различных возрастных и типоразмероростовочных групп.
Тренч изготавливается из плотной хлопковой ткани с водоотталкивающей пропиткой, обладающей высокими гигиеническими и эксплутационными свойствами. Смесовая ткань для подкладки.
Тренч прямого силуэта с рукавом реглан и отложным втачным воротником и отрезной стойкой, двубортная застежка на пять петель с глазком и пять пуговиц с каждой стороны. Тренч длиной выше линии колен. Продольное членение стана с тремя швами.
На каждой полочкe выполнен прорезной карман с надстрочной листочкой на уровне бедер. Выполняются отстрочки по пройме со стороны полочки и супату. Стойка с тремя отделочными строчками. Отстрочка по краю отложного воротника. Полочка с карманами, на которых отделочная строчка на расстоянии 2 и 7 мм.
Спинка со средним швом, переходящим в шлицу. Отлетная кокетка на спинке. Отстрочка по среднему шву спинки, по пройме и по нижнему краю кокетки.
Линия талии и бедер находится на естественном уровне. По боковым швам притачены две шлевки. Через них проходит пояс с прямоугольной пряжкой. На шлевках и поясе отделочная строчка на расстоянии 2 мм от края.
Образец-эталон
1.Стан 2.Членение стана 3.Степень прилегания по линии груди 4.Линия талии 5.Степень прилегания 6.Форма в области груди 7.Линия бедер 8.Ширина относительно линии бёдер 9.Покрой рукава 10.Линия плеча 11.Форма плеча 12.Длина плечевого шва 13.Соединение рукава с проймой 14.Глубина проймы 15.Ширина рукава на уровне глубины проймы 16.Форма рукава 17.Оформление низа рукава 18.Рукав 19.Оформление горловины 20.Застёжка 21.Другие отделочные детали 22.Прочие элементы оформления
1.Прямой 2.Три шва 3.Среднее 4.На естественном месте 5.Свободное 6.Уплощённая 7.Свободное 8.Прямая 9.Реглан 10.Пониженная 11.Мягкая (овальная) 12.Увеличенная 13.Плавный 14.Овальная 15.Средний 16.Зауженная 17.Прямой 18.Длинный 19.С отложным воротником и отрезной стойкой с мягкой линией перегиба, свободного прилегания 20.Доверху, двубортная, прямоугольная форма бортов, пуговицы с прорезными петлями и крючком на воротнике 21.Пояс, прорезные карманы с листочкой, ипполеты с прорезными концами 22.Отделочные строчки
Дублирование деталей
Воротник верхний и нижний Стойка верхняя и нижняя Место расположения кармана Листочка Подборт Полочка Верх и низ спинки Низ рукава Шлица Пояса
Лекала верха
Лекала подкладки
Лекала клеевой
Рекомендации по раскладке лекал
Раскладка
1. Для раскладок модели 1 из ткани 4М1000КМ использовать лекала и спецификации модели.
2. Раскладки выполнять в соответствии со спецификацией.
3. При раскладках соблюдать направления долевых нитей, указанных на лекалах.
4. Комплект лекал распологать в одном направлении.
5. Создать раскладки для клеевой ткани 121KT1.
6. Создать раскладку для подкладки PT112XT.
Раскрой
1. Способ настилания полотен — «лицом вверх».
2. При раскладках соблюдать направления долевых нитей, указанных на лекалах 1.
3. Комплект лекал располагать в одном направлении.
4. Произвести раскрой деталей из основной ткани.
5. Произвести раскрой клеевой из прокладочной ткани.
6. Произвести раскрой подкладки из подкладочной ткани.
7. Режимы дублирования для прохладного пресса: температура пресса между 120-130 градусов. Время дублирования около 8-12 секунд.
8. Продублировать детали верха. Детали спинки продублировать с усилителями низа шлицы.
9. Детали верха осноравливаются по соответствующим лекалам осноровки.
Раскладка основной ткани
Раскладка подкладки
Расчётно-конфекционная карта
Ткань основная — 3,2 м Ткань подкладочная — 2,25 м Термоклеевой прокладочный материал — 1,3 м Нитки — 900 м Нитки для выметывая петель — 150 м Пуговицы маленькие — 4 шт Пуговицы большие — 10 шт Пряжка маленькая — 2 шт Пряжка большая — 1 шт Крючок — 1 шт Вешалка — 1 шт Бирка-логотип — 1 шт Размерник — 1 шт Этикетка — 1 шт
Маркировочные данные верха и подкладки
Лекала верха
Лекала подкладки
Узел кармана
Узел кокетки и рукава
