Альбом учебных чертежей

Описание

Альбом учебных чертежей для дизайн-проекта учебного кластера НИУ ВШЭ по адресу Малая Пионерская, 12. Помещение рассчитано для учащихся на программе дизайн среды и интерьера.

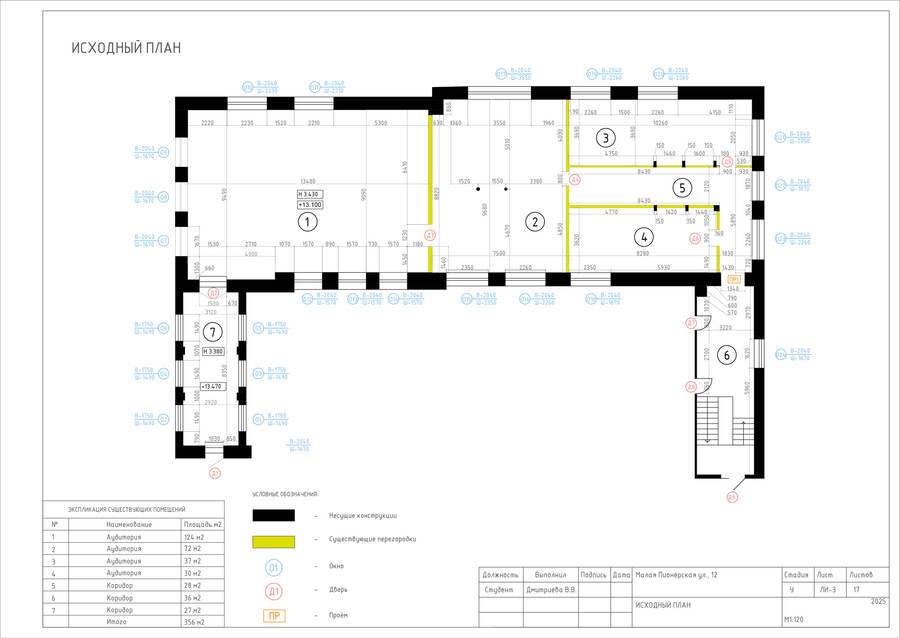

Исходный план

На первом плане изображена исходная планировка аннотациями и размерами окон. На втором плане показаны перегородки для сноса.

Возводимый план

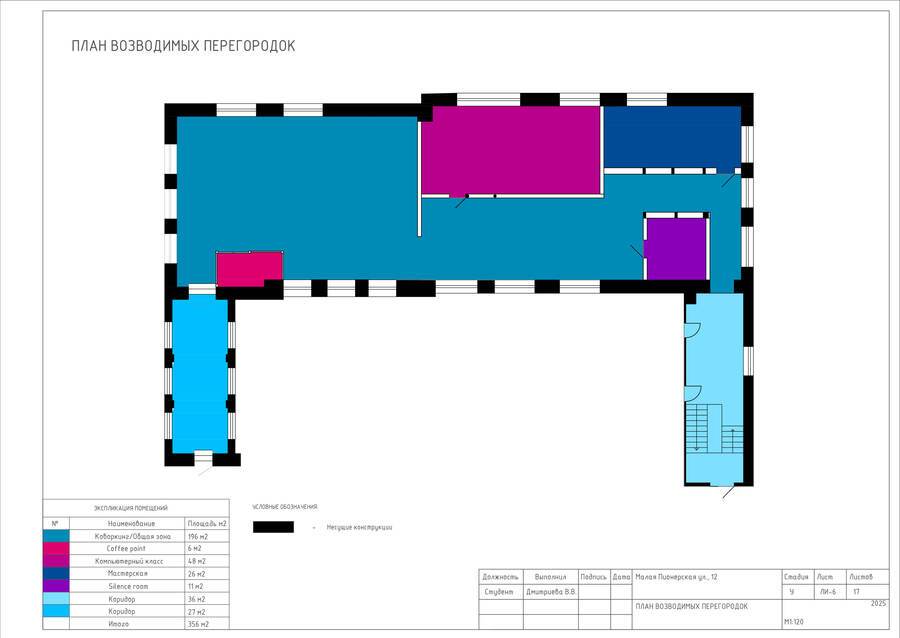

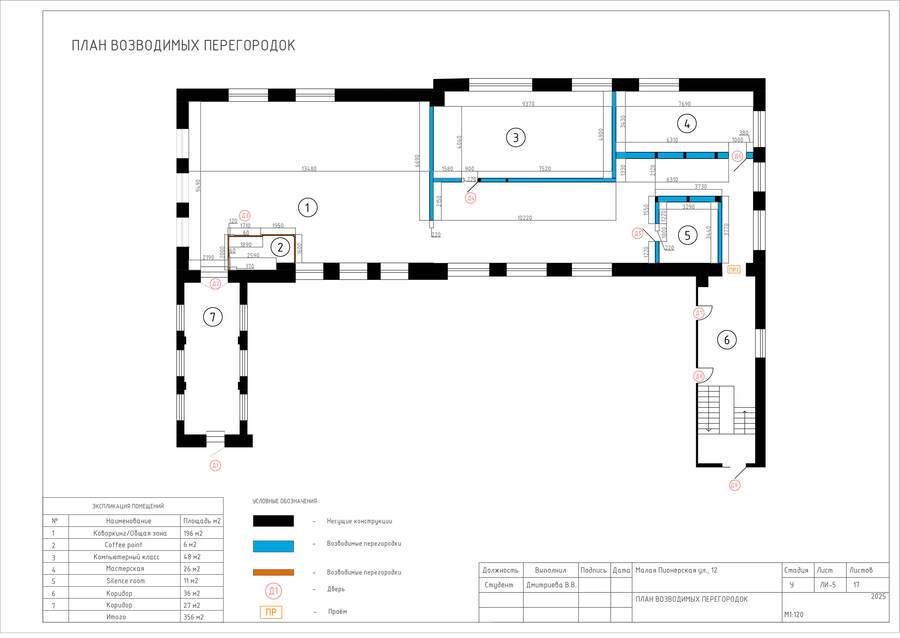

На первом чертеже изображены возводимые перегородки. На втором плане показано зонирование.

План расстановки

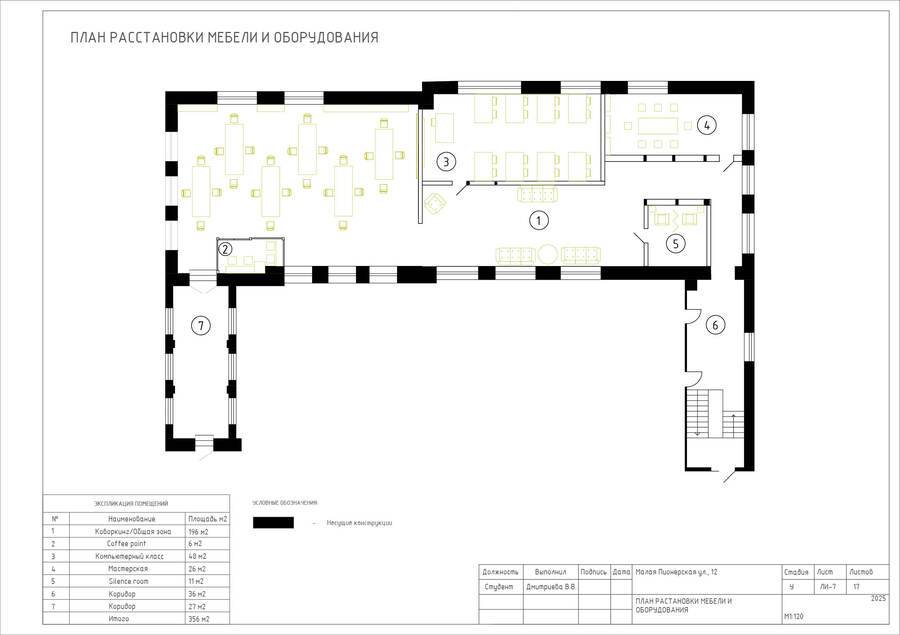

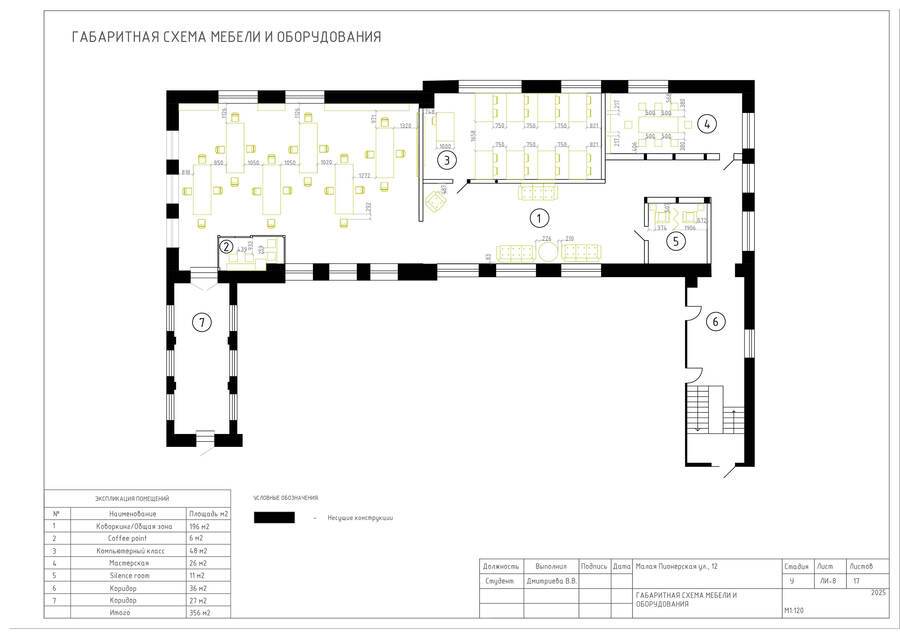

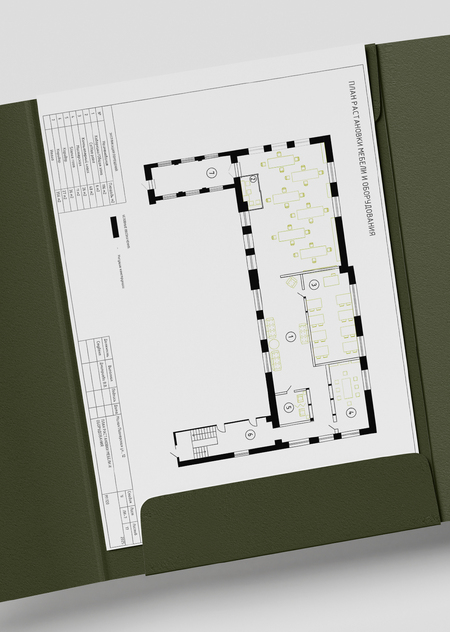

На первом чертеже изображен план расстановки мебели и оборудования. На втором габаритная схема мебели и оборудования. На третьем план маркировки мебели и оборудования.
