Концепция
Выбор музея Кастельвеккьо в Вероне в качестве объекта визуального исследования продиктован его уникальным положением в истории архитектуры и выставочного дизайна. Проект Карло Скарпы представляет собой сложный пример того, как современное вмешательство не подавляет историческую субстанцию, а вступает с ней в активный диалог. Это здание за свою многовековую историю пережило множество трансформаций: от военной крепости до наполеоновских казарм. В тридцатые годы прошлого века здесь была проведена реставрация под руководством Антонио Авены, который пытался воссоздать вымышленный образ средневековья через использование декораций и поддельных элементов. Скарпа в своей работе конца пятидесятых годов выбрал принципиально иной путь. Он стремился обнажить подлинную структуру здания и разделить наслоения разных эпох. Тема исследования актуальна и учит работать с контекстом и находить баланс между сохранением прошлого и созданием нового.
Основой для отбора материала служит выявление специфических связей между различными историческими периодами. В исследовании не используются общие панорамные снимки, которые дают лишь поверхностное представление. Фокус направлен на макросъемку узлов, где видна логика архитектора. Важной частью визуального ряда стали авторские эскизы Скарпы, которые сопоставляются с итоговым результатом в интерьере. Эти рисунки позволяют проследить путь от поиска формы до технического воплощения в металле или бетоне. В подборку включены архивные чертежи из монографий Ричарда Мерфи, фиксирующие скрытые механизмы конструкций. Изображения систематизированы так, чтобы зритель мог понять, как организована навигация взгляда в залах музея.
Принцип рубрикации строится на анализе конкретных визуальных приемов Скарпы. Исследование разделено на логические блоки. В первом разделе рассматривается работа со швами и зазорами. Эти элементы выполняют роль границ между старым кирпичом и современными вставками. Во втором блоке анализируются способы крепления экспонатов. Здесь внимание уделяется кронштейнам и опорам, которые архитектор превращает в самостоятельные объекты дизайна. Третий раздел посвящен архитектурным проемам и окнам, работающим как инструменты кадрирования пространства. Завершает структуру анализ световых решений и текстурных контрастов.
Работа с текстовыми источниками опирается на труды исследователей, изучавших творчество Скарпы. Книга Ричарда Мерфи стала фундаментом для понимания строительной истории объекта и анализа графического наследия. Мерфи подробно описывает залы и объясняет причины принятых решений. Исследование Энн-Катрин Шульц помогло сформулировать тезисы о теории наслоений и значимости материалов в архитектурном повествовании. Статьи Марка Неве добавили в работу понимание процесса прогулки по музею как особого опыта замедления. Тексты выбирались по принципу научной достоверности, что позволило создать текст, анализирующий методы проектирования на профессиональном уровне. Ключевой вопрос исследования направлен на выяснение того как архитектурная деталь может транслировать историческое знание без копирования старых форм.
Гипотеза заключается в том, что Скарпа использует зазор и конструктивный разрыв как главные инструменты создания дистанции. Эта дистанция необходима, чтобы зритель мог осознать возраст подлинника и современность вмешательства. В такой системе архитектура перестает быть фоном для искусства. Она становится медиумом, объясняющим историю через контраст гладкого бетона и грубого камня или через парящие конструкции, лишающие тяжелые предметы веса. Скарпа доказывает, что честность в деталях позволяет создать цельный образ музея, где прошлое и настоящее сохраняют идентичность. Работа Скарпы учит нас тому, что дизайн — это поиск истины внутри контекста. Исследование стремится зафиксировать эти моменты и представить их как систему приемов для современной практики.
Введение
Карло Скарпа в стеклодувных цехах Venini, 1934
Для понимания решений, принятых в музее Кастельвеккьо, необходимо рассмотреть специфику творческого метода Карло Скарпы. Его профессиональный путь формировался в Венеции, что определило его особое отношение к историческому контексту и материальной культуре. Архитектор никогда не работал в рамках радикального модернизма, предполагавшего полный отказ от прошлого. Вместо этого он выработал индивидуальный графический и строительный язык, основанный на детальном изучении ремесленных традиций и физических свойств материалов.
В основе проектного метода Скарпы лежит концепция слоистости. Архитектор воспринимал любое историческое здание не как статичный памятник одной эпохи, а как конгломерат временных отложений. В его практике реставрация превращалась в процесс выявления этих слоев.
Скарпа не восстанавливал утраченные части и не подделывал старину. Он фиксировал текущее состояние объекта и добавлял к нему современный элемент.
Этот подход ярко проявился в предыдущих проектах, таких как галерея Кверини Стампалья в Венеции и оформление выставки Пауля Клее. В этих работах оформились основные черты его стиля: использование местных отделочных материалов, таких как венецианская штукатурка и известняк, предпочтение сборных конструкций монолитным и применение открытых монтажных узлов и креплений.
Фотография Карло Скарпы, 1954

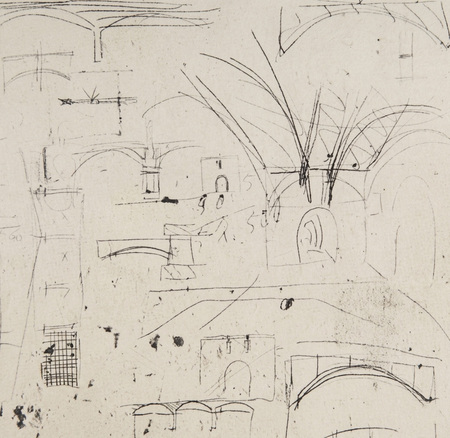

Наброски для фонда Кверини Стампалья, 1961-1963
Особое место в творчестве Скарпы занимает рисунок. Его эскизы и чертежи представляют собой не просто фиксацию финальной идеи, а процесс размышления на бумаге. Архитектор часто использовал цветные карандаши и уголь для послойного нанесения разных проектных предложений на один лист. На этих рисунках технические детали (винты, шарниры, профили балок) прорисовывались с той же тщательностью, что и общие пространственные планы. Графика Скарпы демонстрирует, что для него не существовало второстепенных элементов. Каждая деталь являлась носителем архитектурного смысла.
В контексте музейного проектирования Скарпа выступал не только как архитектор, но и как куратор. Он реконструировал пространства таким образом, чтобы сама прогулка по залам превращалась в аналитический процесс. Размещение экспонатов, направление световых потоков и траектория движения посетителя программировались через геометрию интерьера. Таким образом, проект в Кастельвеккьо стал кульминацией развития этого метода, где теоретические наработки автора получили наиболее масштабное и последовательное воплощение.
Эстетика фрагмента и шва
Карло Скарпа выстраивает логику интерьера Кастельвеккьо через сознательное разделение конструкций. Он отказывается от попыток сгладить переходы между оригинальной кладкой и новыми включениями. Вместо этого архитектор использует шов как самостоятельный выразительный элемент. В залах музея можно заметить узкие теневые зазоры в местах примыкания пола к стенам или в точках стыковки панелей.
Эти пустоты создают визуальный барьер который не позволяет материалам разных эпох сливаться в единую массу.
Применение зазора превращает архитектуру в систему наслоений. Каждая плита или балка сохраняет свою форму и границы. Скарпа не прячет технические детали под отделкой. Он выставляет их напоказ, делая процесс сборки пространства частью экспозиции. Честность такого подхода заключается в признании того, что современное вмешательство является лишь очередным этапом в долгой жизни замка. Архитектор не реставрирует здание в привычном смысле слова. Он создает новый слой, который существует параллельно с историческим фоном.

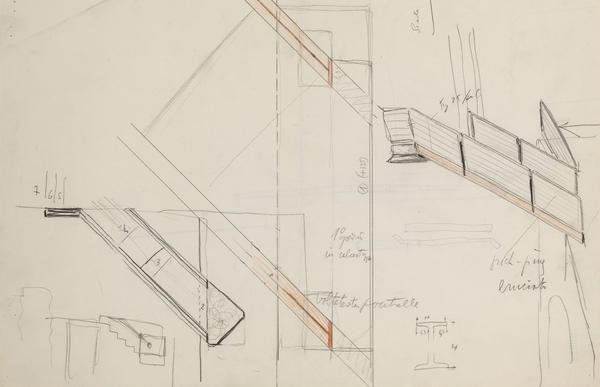

Чертеж поверхности из тонких плоскостей, плавающих над бетоном, 1961 — 1964

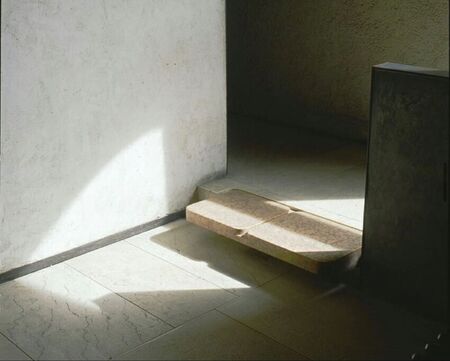

Материальность в этой системе играет ключевую роль. Контраст между грубым известняком и идеально гладким бетоном усиливается за счет дистанции между ними. Глаз зрителя неизбежно останавливается на этих разрывах. Это замедляет восприятие и заставляет внимательнее изучать структуру каждой поверхности. Разрыв становится метафорой времени, которое нельзя склеить бесшовно. Через эти детали Скарпа транслирует идею о том, что история состоит из фрагментов и дизайн должен уважать границы каждого из них.
Красная панель вблизи, 1983
Отказ от плотного соединения новых конструкций со старыми стенами продиктован стремлением избежать исторической фальсификации. Когда современный материал примыкает к древней кладке вплотную, возникает иллюзия их монолитности. Скарпа сознательно разрушает этот обман. Оставляя несколько сантиметров пустоты между бетонной плитой и средневековым камнем, он визуально заявляет: новые элементы не держатся за старую структуру и не пытаются ею притворяться.
Это решение имеет и сугубо практическую тектоническую логику. Исторические стены Кастельвеккьо неровные, они хранят следы разрушений и перестроек прошлых веков. Попытка подогнать идеально ровную панель встык к такой поверхности потребовала бы подтесывания старого камня или заполнения неровностей раствором. Архитектор считает такое выравнивание насилием над материалом.

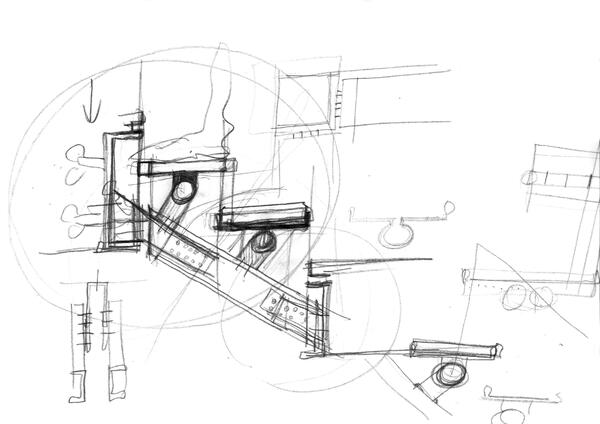

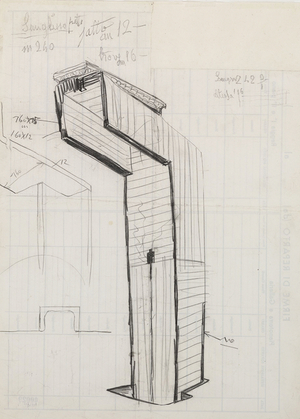

Эскиз установки опоры скульптуры, 1961 — 1964
Зазор позволяет сохранить подлинный, искаженный временем контур древней стены нетронутым. Современная деталь просто проецируется на исторический фон, бесконтактно подчеркивая его геометрию и фактуру. Пустота вокруг новых элементов превращается в охранную зону, которая защищает подлинный фрагмент от слияния с дизайном.
Анализ архитектурных швов и зазоров в Кастельвеккьо позволяет утверждать, что в методе Карло Скарпы пустота обладает такой же смысловой нагрузкой, как и твердый материал. Отказ от прямого контакта между исторической кладкой и современными конструкциями является не просто технической мерой, а фундаментальным приемом визуальной коммуникации. Этот разрыв снимает необходимость имитации прошлого и превращает каждое сочленение в осознанный архитектурный жест.
Шов в системе музея становится инструментом критики, который разоблачает наслоения истории и подчеркивает подлинность каждого из них. Такой подход позволяет зрителю перестать рассматривать здание как статичную декорацию. Вместо этого Кастельвеккьо воспринимается как совокупность различных временных периодов, объединенных в единое целое благодаря искусству детали. В результате эстетика фрагмента, воплощенная Скарпой, демонстрирует, что уважение к архитектурному наследию не заключается в стремлении скрыть следы времени, а в их умелом выделении и сохранении через современный дизайн. Эти микроскопические разрывы создают необходимый масштаб для общения между эпохами, делая историю доступной для визуального восприятия.
Геометрия опор

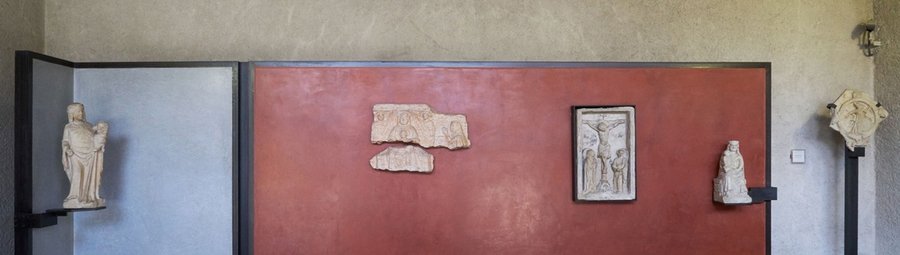

Красная панель, 1983
Способ презентации искусства в пространстве Кастельвеккьо радикально меняет традиционные представления о музейной экспозиции. Карло Скарпа отказывается от стандартных подиумов и невидимых креплений, которые стремятся скрыть свое присутствие. Архитектор превращает каждую опору, раму и кронштейн в самостоятельный элемент пространственной графики. Конструкции для удержания экспонатов выполняют роль посредников между тяжелой статичной скульптурой или живописью и подвижным взглядом посетителя.

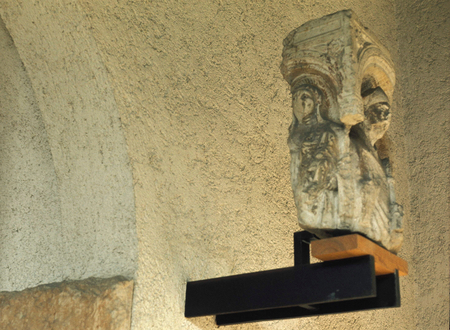

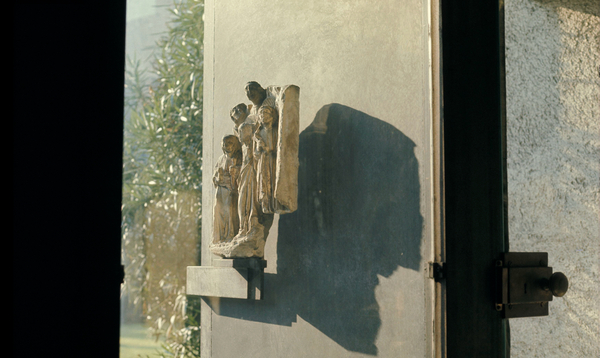

Детали опор, 1983
С помощью геометрии опор Скарпа стремится сделать вес этих массивных каменных объектов кажущимся невесомым, создавая иллюзию их парения в воздухе.

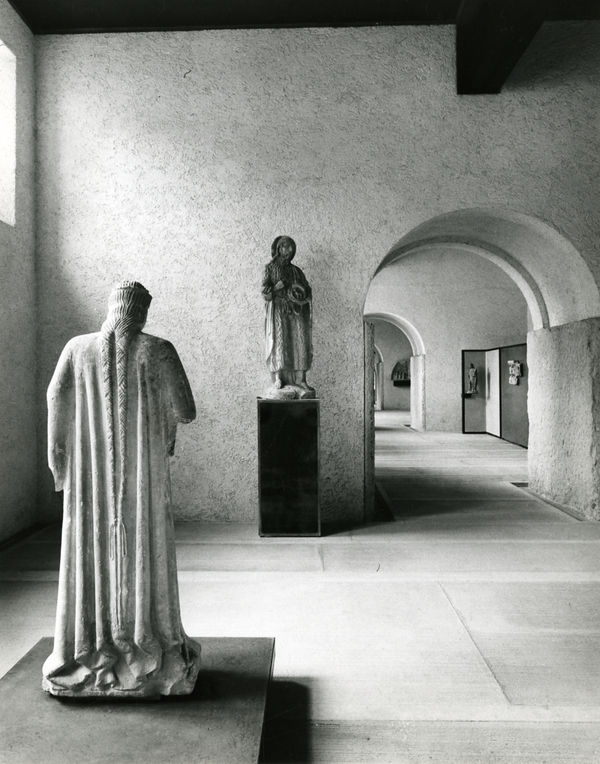

сверху — Красная панель, 1983 снизу — Галерея скульптур, 1983
Каждая подставка в музее проектируется под конкретный артефакт с учетом его пластики, веса и направления заложенного в нем движения. Скарпа не ставит статую строго по центру залов, он смещает её относительно осей движения и часто приподнимает на тонких стальных стержнях. Сами опоры состоят из сочленений простых геометрических форм, таких как металлические пластины, латунные винты и бетонные кубы. Конструкция подставки всегда артикулирована, зритель видит, за счет каких рычагов и зажимов удерживается древний мрамор. В этом проявляется кураторская логика архитектора, который заставляет посетителя обходить экспонат со всех сторон, открывая новые ракурсы и замечая детали, скрытые при обычном фронтальном показе.

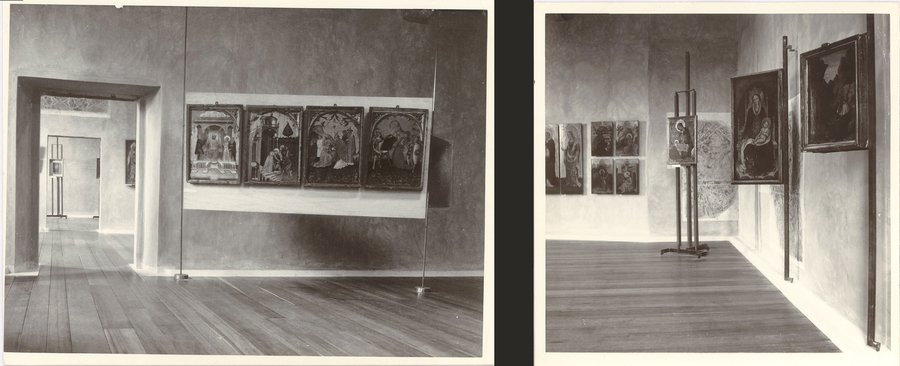

Выставка «От Альтикьеро до Пизанелло», интерьер, 1958
Особое внимание Скарпа уделяет конструированию рам: вместо того чтобы вешать полотна на стены, он монтирует их на выносные железные каркасы. Часто такие рамы оснащены поворотными механизмами, позволяющими подстраиваться под освещение. Отделение картины от стены создает глубину, а главное — открывает доступ к оборотным сторонам холстов с их архивными пометками. Так живопись перестает быть просто плоскостью и превращается в трехмерный объект, органично вписанный в архитектуру интерьера.
Геометрия опор и кронштейнов в Кастельвеккьо демонстрирует, что для Карло Скарпы музейная экспозиция — это не нейтральный фон, а сложная инженерная сценография.
Переводя сугубо функциональные детали в разряд самостоятельных объектов, архитектор делает процесс крепления экспоната видимым и значимым. Вместо того чтобы прятать монтаж, он выставляет его напоказ. Каждая подставка или рама здесь — это своеобразный «переводчик», который помогает зрителю лучше разглядеть структуру и фактуру самого искусства.
В такой системе любой кронштейн становится инструментом управления взглядом. Обычный осмотр коллекции превращается в осознанную прогулку, где каждая точка крепления свидетельствует о глубоком уважении к предмету и его истории.
Сценография и левитация статуи Кангранде I

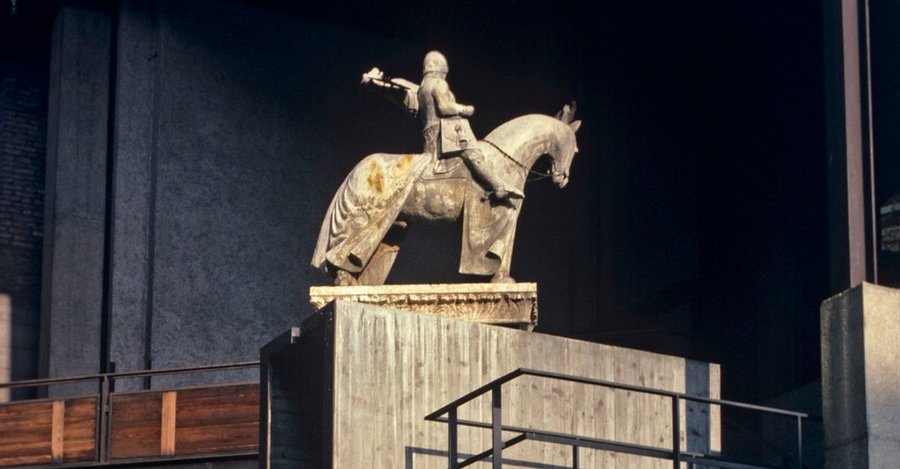

Статуя Кангранде I
Размещение конной статуи средневекового правителя Вероны Кангранде I является главным композиционным и смысловым узлом всего проекта Карло Скарпы в Кастельвеккьо. Архитектор отказывается от традиционной музейной логики, согласно которой монументальная городская скульптура должна стоять на тяжелом постаменте в центре зала или на площади. Вместо этого Скарпа выносит всадника за пределы внутренних помещений, помещая его на специально сконструированный бетонный мостик-консоль.

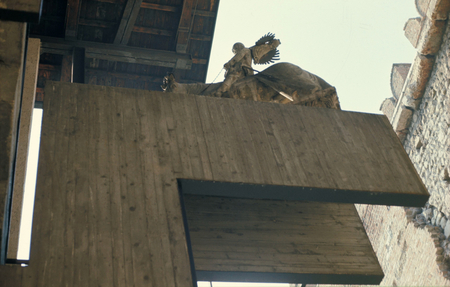

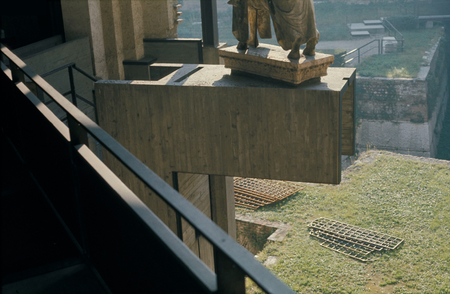

Статуя Кангранде I
Статуя оказывается подвешенной в пространстве между небом и землей, на стыке интерьера музея и открытого внутреннего двора замка.
Исследования в области проспекта, аксонометрии и деталей для поддержки статуи Кангранде, 1961 — 1964
Аксонометрический эскиз для опоры статуи Кангранде с текстурой бетона и металлическими профилями, 1962 — 1964
Для реализации этого замысла Скарпа идет на радикальный шаг, который исследователи называют «созидательным разрушением». Он демонтирует часть старых перекрытий и стен, чтобы буквально обнажить исторический разрыв в теле здания. В этой пустоте архитектор выстраивает сложную систему переходов и мостиков. Конная статуя лишается привычной массивной опоры. Теперь она стоит на лаконичной стальной балке, которая закреплена на бетонной платформе. Зритель видит не просто древний памятник, тонкие современные профили удерживают тяжелый средневековый мрамор, создавая эффект парения.
Такое пространственное решение полностью меняет механику восприятия скульптуры посетителем. В традиционном музее зритель заперт в плоскости пола и смотрит на памятник снизу вверх. Скарпа превращает осмотр в динамический процесс, программируя траекторию движения вокруг статуи на разных высотах. Проходя по залам первого этажа, посетитель видит всадника снизу, сквозь стеклянные проемы. Поднимаясь по угловой каменной лестнице и выходя на верхние галереи, зритель внезапно оказывается на одном уровне со скульптурой, получая возможность рассмотреть лицо правителя и текстуру камня на расстоянии вытянутой руки. С верхних оборонительных обходов замка открывается вид на статую сверху, что позволяет оценить её масштаб в контексте панорамы города.
Архитектурный интерфейс, созданный Скарпой вокруг Кангранде, работает как точный оптический прибор, который управляет взглядом. Бетонный экран позади статуи отсекает лишний городской шум, фокусируя внимание на каждом изгибе коня и всадника. В то же время пространство остается открытым: свет свободно меняет характер скульптуры в течение дня.
Утром лучи солнца подчеркивают грубую пластику средневековой резьбы, а к вечеру монумент превращается в четкий графичный силуэт на фоне неба.
Скарпа доказывает, что если правильно «подать» объект, к нему возвращается утраченная идентичность. Скульптура становится главным связующим звеном между прошлым замка и сегодняшним моментом.
Вынос конной статуи Кангранде I на консольную платформу стал революционным шагом в истории мирового музейного дизайна. Карло Скарпа наглядно продемонстрировал, что экспонат может существовать вне жестких границ интерьера, становясь организующим центром всей архитектуры комплекса. Уничтожив монолитный пьедестал и заменив его артикулированной стальной опорой, архитектор преодолел силу тяжести и превратил восприятие искусства в пространственный процесс. Сценография этого узла решает главную задачу визуального интерфейса Кастельвеккьо: она не просто показывает вещь, а заставляет зрителя физически пережить дистанцию между эпохами через смену уровней, ракурсов и масштабов.
Кадрирование пространства
Музей Кастельвеккьо в реставрации Карло Скарпы функционирует как сложный оптический прибор, который активно управляет процессом визуального восприятия. Архитектор отказывается от концепции нейтральных белых залов, где пространство стремится стать незаметным фоном для искусства. Вместо этого Скарпа превращает сами элементы здания — окна, дверные проемы, торцы стен и сквозные вырезы в перекрытиях — в инструменты жесткого кадрирования.
Здание начинает показывать само себя и экспонаты внутри через систему направленных визуальных осей, которые изолируют конкретные фрагменты и превращают их в живые картины.
Скарпа детально прорабатывает геометрию каждого окна и превращает его в интерфейс связи между внутренним миром музея и историческим контекстом Вероны. Вместо сплошного остекления он часто использует наложение новых металлических рам на старые готические проемы. Архитектор сознательно сдвигает плоскость стекла вглубь или выносит её наружу, создавая зазоры и глубокие откосы. Такое решение превращает вид на крепостной двор или реку Адидже в упорядоченные, строго кадрированные пейзажи. Зритель не просто смотрит в окно, он воспринимает внешний мир как часть экспозиции, очищенную от случайного визуального шума городской среды.
Галерея крупным планом, 1983
Внутри выставочных залов кадрирование работает на создание пространственных пауз и акцентов. Скарпа часто использует прием при котором фрагмент скульптуры или деталь соседнего зала открываются посетителю не целиком, а через сквозные щели или угловые вырезы в стенах. Архитектор побуждает здание раскрывать своё искусство постепенно, пробуждая интерес и замедляя темп движения. Когда человек проходит мимо стены, он может уловить в узком промежутке очертания каменного лица или фрагмент старинного барельефа. Это разрушает монотонность обхода экспозиции и превращает перемещение по залам в процесс постоянного визуального поиска и открытий.

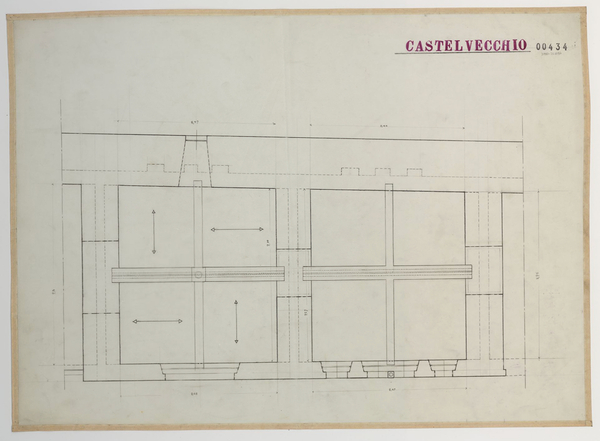

План залов галереи скульптур, 1961 — 1963
Важнейшим инструментом кадрирования выступает организация сквозных визуальных осей, связывающих разные уровни музея. В точках пересечения маршрутов Скарпа создает сквозные проемы в потолках и полах, обнажая скрытую тектонику здания.

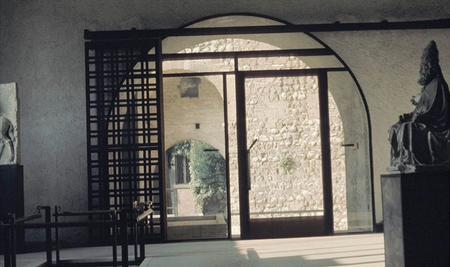

слева — Зал живописи, 1983 справа — Вид через арку на внутреннийдвор и статую Кангранде, 1980

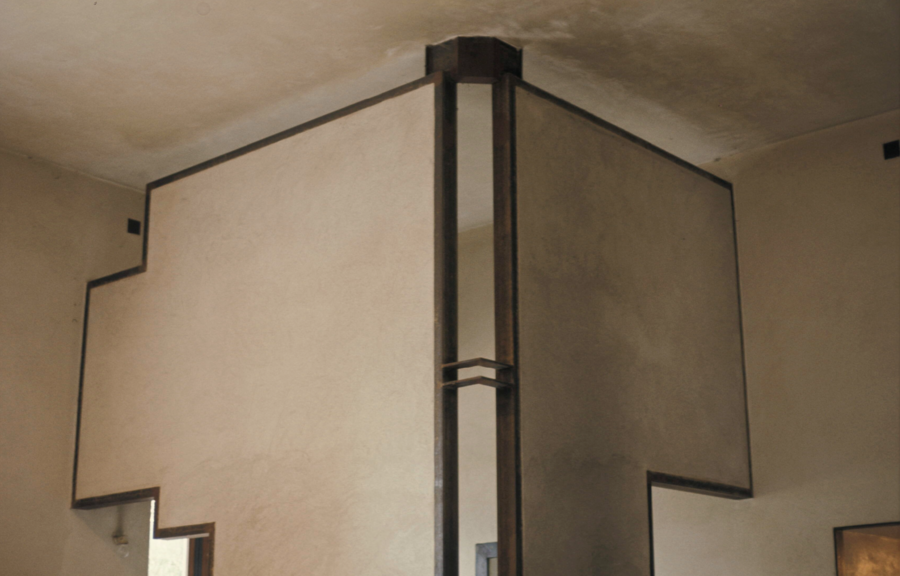

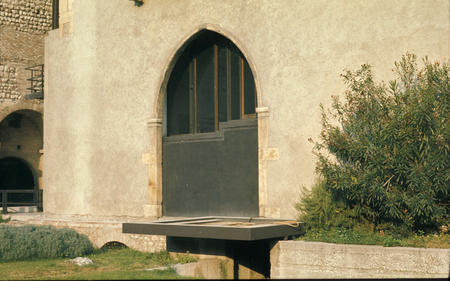

слева- Панель офисов, 1983 справа — Панель зала овса, 1983
Например, находясь в залах первого этажа, посетитель через проем может увидеть фрагменты деревянных балок кровли или нижнюю часть постамента статуи Кангранде. Здание буквально раздевается перед зрителем, демонстрируя свои конструктивные слои.
Метод кадрирования позволяет Скарпе объединить архитектуру и экспонаты в неразрывную визуальную ткань, где каждый элемент рамки подчеркивает ценность того, что находится внутри неё.
Диалог фактур
анализ чувственной стороны музея как свет падает на разные поверхности и тд
