ZooTools. Серия кухонных инструментов
Рекламный постер к серии ZooTools
Концепция
Функция в образе. Умные помощники с характером.
ZooTools это серия кухонных инструментов, где у каждого предмета есть характер. Практичные помощники для кухни, которые выглядят как добродушные звери и делают ежедневную готовку немного живее.
Эскизы и модели
Каждый инструмент — узнаваемый образ, который объясняет свою функцию:

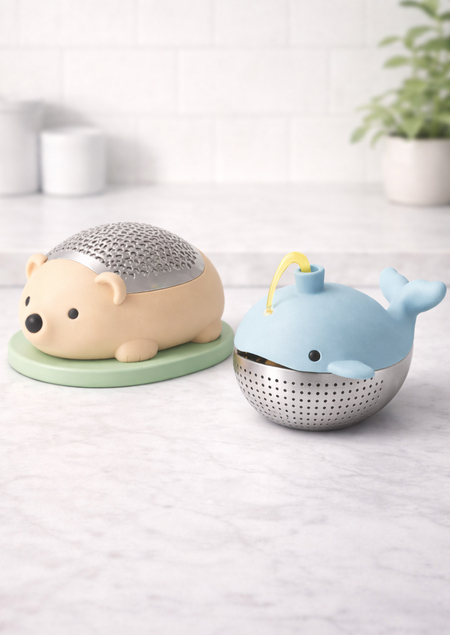

Эскизы серии объектов ZooTools
Ёжик-тёрка
Спина покрыта мелкой стальной стружкой — идеально цепляет цедру и превращает твёрдый сыр в воздушную стружку.

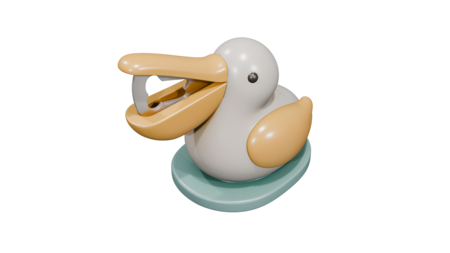

Пеликан-открывалка
Клюв с металлическим крючком внутри — одним точным движением поддевает и снимает крышку с бутылки.

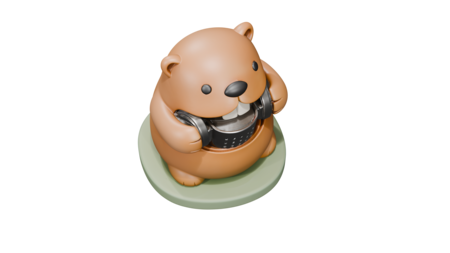

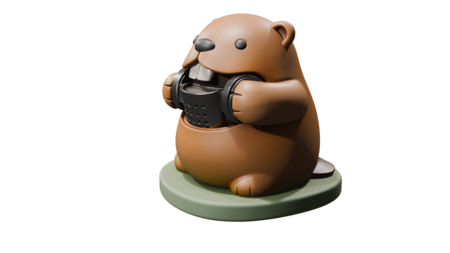

Бобёр-пресс
В пасть закладывается долька чеснока, а когда вы сводите лапы-ручки, ножи внутри раздавливают его

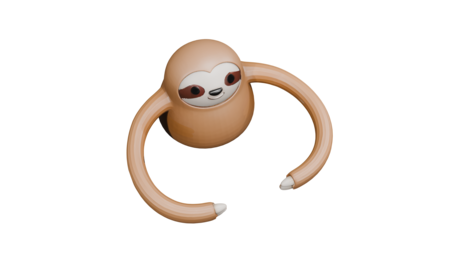

Ленивец-зажим
Длинные лапы из гибкого силикона плотно обвиваются вокруг открытого пакета, герметично прижимая его края и не давая чипсам или крупам выдыхаться
Кит-ситечко
Полое тело из мелкой сетки задерживает чайные листья или косточки
Описание ТЗ на производство
Наименование изделия: Серия кухонных инструментов «ZooTools».
Состав серии: 5 объектов (Ёжик-тёрка, Пеликан-открывалка, Бобёр-чеснодавка, Ленивец-зажим, Кит-ситечко).
Назначение: Функциональные кухонные инструменты с элементами дизайн-объекта. Предназначены для повседневного использования по назначению, хранения на открытых поверхностях, подарочного позиционирования.
Ключевое требование: Полная пригодность к серийному производству методом послойного аддитивного производства (3D-печать) с последующей постобработкой
Технология: SLA/DLP печать
Причина выбора: Максимальная гладкость и детализация для передачи черт персонажей и их форм.
Область построения: 200×120×150 мм
Разрешение (пиксель/лазер): ≤ 0.05 мм
Подогреваемая платформа: Не требуется

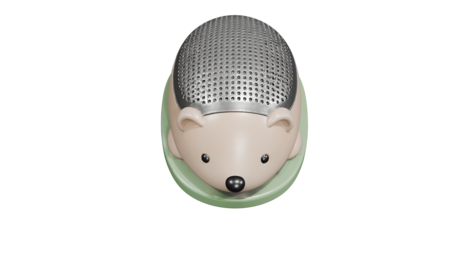

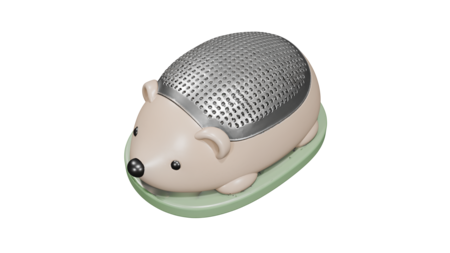

ЁЖИК-ТЁРКА Габаритные размеры:
Длина (нос-хвост): 120 мм;
Ширина (с лапками): 70 мм;
Высота (от стола до кончиков иголок): 45 мм;
Диаметр рабочей зоны (спина-тёрка): Ø 60 мм;
Толщина иголок: 1.5 мм;
Высота иголок: 4 мм;
Диаметр основания иголки: 2.2 мм;
Длина ручки-мордочки: 40 мм;
Диаметр ручки: Ø 25 мм;
Конструктивные требования:
Рабочая зона — съёмная/несъёмная металлическая пластина или монолитный пластик с абразивом;
Угол наклона спины: 30° для эргономичного хвата;
Лапы выступают на 15 мм для устойчивости;
Отделка:
Основной корпус: Матовое, тёплое серое покрытие (RAL 7040)
Рабочая зона: Глянцевая нержавеющая сталь с матовой насечкой
Носик/глазки: Акцент чёрным матовым (ABS пластик или окраска)
Дно: Антискользящие силиконовые точки диаметром 8 мм

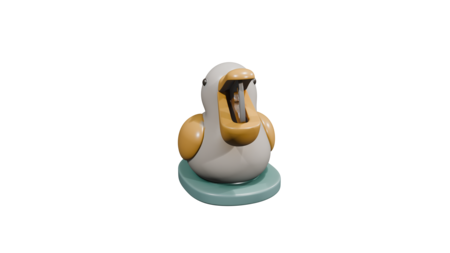

ПЕЛИКАН-ОТКРЫВАЛКА Габаритные размеры:
Общая высота: 100 мм;
Длина клюва: 55 мм;
Ширина тела: 40 мм;
Толщина клюва в зоне захвата: 6 мм;
Диаметр отверстия для пальца (в теле): Ø 22 мм;
Радиус закругления ручки: R 15 мм;
Конструктивные требования:
Металлический вкладыш в клюве толщиной 1.5 мм;
Усиление в точке приложения силы (основание шеи);
Угол раскрытия клюва: 25°;
Отделка:
Тело: Матовый песочный/бежевый (RAL 1013);
Клюв: Двухцветный — основа жёлто-оранжевый матовый (RAL 1034), кончик и внутренняя часть — глянцевый оранжевый;
Металлический зуб: Полированная нержавеющая сталь;
Глаза: Чёрные глянцевые вставки Ø 4 мм;
БОБЁР-ЧЕСНОКДАВКА Габаритные размеры:
Длина с ручками: 130 мм;
Ширина в сомкнутом состоянии: 45 мм;
Высота (от стола до макушки): 65 мм;
Диаметр камеры для чеснока: Ø 35 мм;
Толщина стенок камеры: 2 мм;
Диаметр отверстий для выхода: Ø 1.8 мм (шаг 3 мм);
Длина ручек-лап: 50 мм;
Сечение ручек: 12×18 мм (овальное);
Конструктивные требования:
Шарнирное соединение с минимальным зазором 0.3 мм;
Упругий элемент (пружина/резинка) для возврата;
Съёмная перфорированная пластина для очистки;
Отделка:
Основной цвет: Матовый коричневый (RAL 8028);
Зубы: Глянцевый бежевый/слоновая кость (RAL 1015);
Внутренняя часть камеры: Глянцевое чёрное покрытие для контраста;
Ручки-лапы: Текстурированная поверхность для хвата (шаг 0.8 мм);

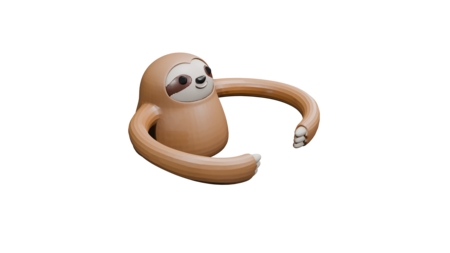

ЛЕНИВЕЦ-ЗАЖИМ Габаритные размеры:
Общая длина с вытянутыми лапами: 180 мм;
Длина тела: 80 мм;
Ширина тела: 35 мм;
Длина лап: 100 мм;
Толщина лап в сечении: 4×12 мм (плоский овал);
Диаметр когтей на концах лап: Ø 8 мм;
Радиус изгиба лапы: R 60 мм;
Конструктивные требования:
Лапы из гибкого TPU с твёрдостью 95A Shore;
Тело — жёсткий пластик с пазами для фиксации лап;
Угол обхвата: 270°;
Отделка:
Тело: Матовый серо-зелёный (RAL 7000);
Лапы: Более тёмный матовый серый (RAL 7012);
Мордочка: Светло-серый акцент;
Когти: Чёрные глянцевые наконечники;
Дно тела: Антискользящая полоса шириной 10 мм;

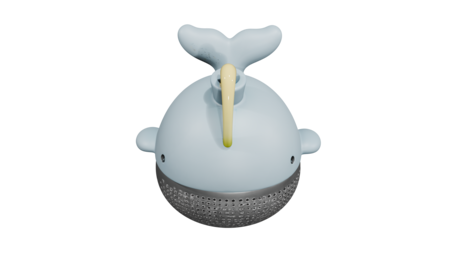

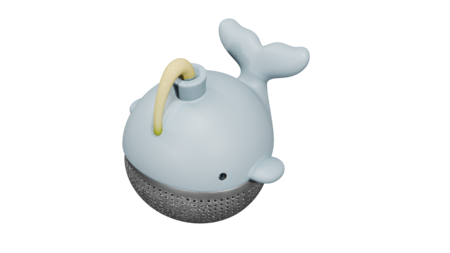

КИТ-СИТЕЧКО Габаритные размеры:
Общая длина (нос-хвост): 140 мм;
Высота (от дна до плавника): 75 мм;
Ширина (плавники): 80 мм;
Диаметр ситечка (тела): Ø 65 мм;
Толщина стенок ситечка: 1.2 мм;
Диаметр отверстий: Ø 1.3 мм (шаг 2.5 мм, шахматный порядок);
Длина носика-фонтана: 35 мм;
Диаметр выходного отверстия: Ø 8 мм;
Конструктивные требования:
Ребристая внутренняя поверхность для задержки листьев;
Крюк на хвосте для подвешивания (радиус загиба R 15 мм);
Усиление в месте соединения носика с телом;
Отделка:
Основной цвет: Матовый голубой (RAL 5024);
Ситечко (перфорированная часть): Глянцевое покрытие того же цвета;
Плавник/хвост: На 2 тона темнее основного;
Носик-фонтан: Внутренняя часть — глянцевая белая;
Глаз: Чёрная глянцевая точка Ø 5 мм с голубой точкой-бликом Ø 1.5 мм;
Инструментарий используемый при создании проекта
Идея и текст: Deepseek;
2D-эскизы: Leonardo.ai, ChatGPT;
3D-моделирование: 3d.hunyuan (генерация), Blender (постобработка);
Верификация моделей: Formware Online STL Repair;
Визуализация: Blender EEVEE;
