Создание подставок под благовония в виде заводских труб инструментами ИИ
Задачей проекта становится контрастное соединение элементов урбанистики с домашним уютом. Суть коллекции — выработать новый взгляд на привычные, грубые и, на первый взгляд, бездушные, но такие обаятельные вещи.
Коллекция поделена на базовую и лимитированную: простые подставки, более сложносочиненные комплексы с дополнительными трубами и деталями, а также лимитированные запуски к праздникам. Так, например, красно-белая труба станет идеальным подарком под ёлку.

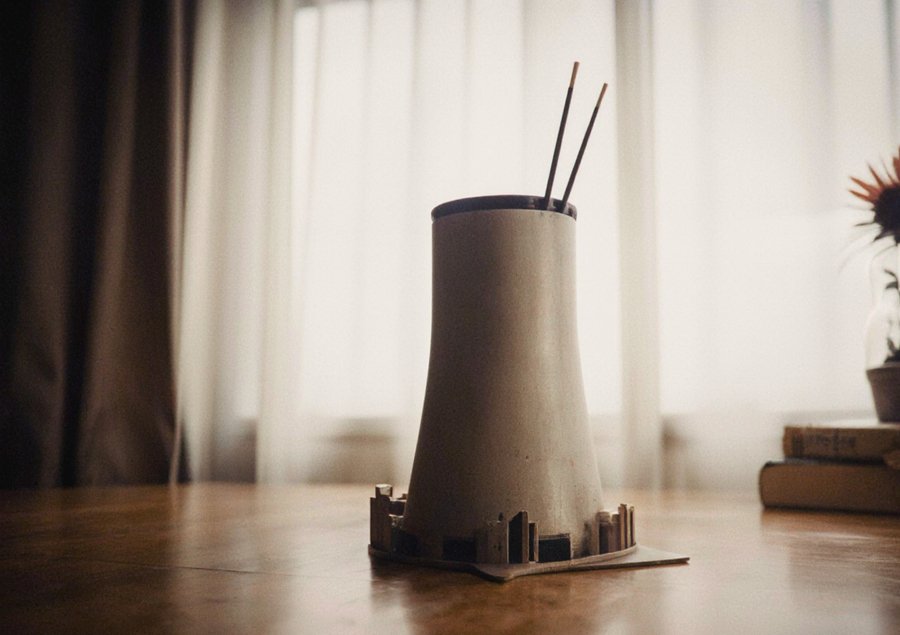

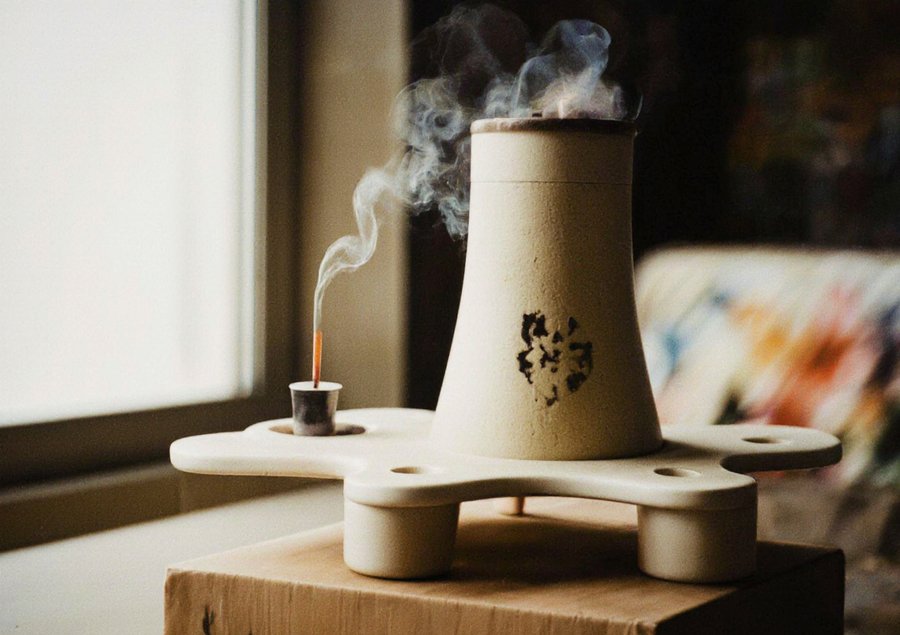

Разнородность продукции: от более сложносочинённых и многоуровневых к более минималистичным и самостоятельным

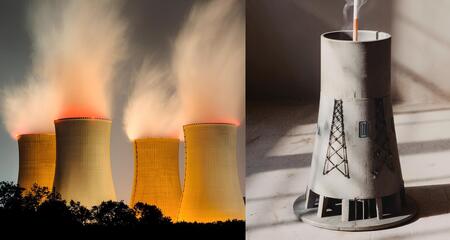

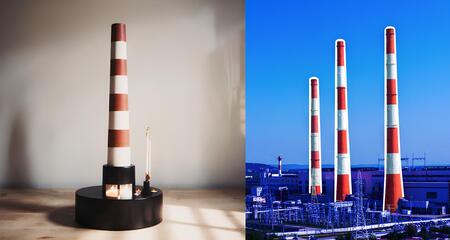

Прообразы продукции и объекты внутри бренда
Производственные эскизы и детали конструкции — этап проектирования
На этапе эскизов продумана система с надёжной постановкой благовония в центре платформы, а также постановка основной конструкции на платформе-блюдце для удобства использования (просто поднять крышку и установить благовоние в трубу)
Объекты серии

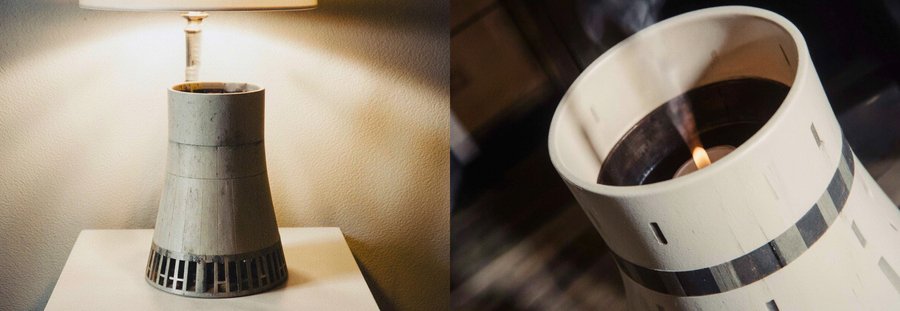

Ориентиры по текстурам для серии

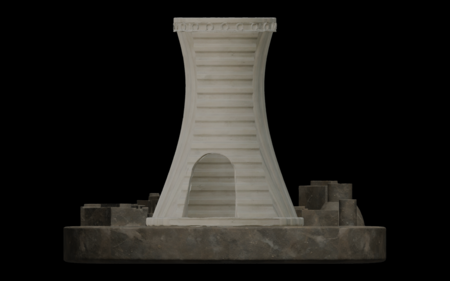

Первая подставка — «Фаза Покоя». Лаконичная форма, отсылающая к классике индустриального дизайна. Она словно фиксирует момент затишья — ту самую границу, где дым станции превращается в мягкое дыхание пространства.

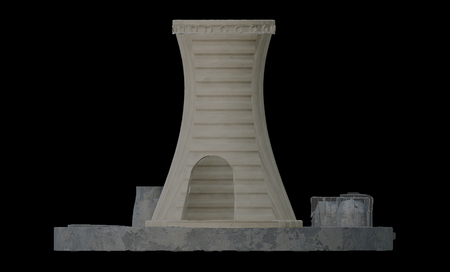

Подставка «Фаза Покоя» — классический вид с детализированным основанием и отверстиями-решетками для всесторонней ароматизации
Вторая подставка — «Сектор Верх» — оснащена лестницей, огибающей корпус. Индустриальная форма сочетается с уютом, превращая курение благовоний в ритуал, в тихое движение навстречу покою.
Вид сверху и снизу — особенность структуры для конусных благовоний (закрытый верх с отверстием для стелющегося дыма)
Объект «Ледяной Поток» — лимитированный новогодний выпуск. Вид трубы получает яркое праздничное звучание, напоминающее леденец-трость. При этом ребристая поверхность платформы делает объект устойчивым и нескользящим.
Вид на «Ледяной поток» снизу и сверху
Коллекция «Фундамент» — кастомизация станций
Объект «Мирный контур» — блюдо-основание с полостью для помещения главной конструкции
Кастомизиация — важная часть концепта коллекции. Это не просто вариации — это способ выразить внутреннее состояние через материальный объект. Каждая комбинация становится отражением личного режима — формы уюта, которую пользователь выбирает сам.
Вариативность использования блюд в том, что их можно использовать как самостоятельно, так и помещая трубы в центр
Блюда «Мирный контур» и «Энергетическое поле» — универсальные опоры для любых видов благовоний.
Блюдо «Энергетическое поле»
Каждая подставка спроектирована как модульная система: трубу можно заменить отдельно, не меняя основание. Самостоятельная труба превщает объект в живую систему, способную со временем меняться вместе с вами.
Труба «Резонанс»
Блюда «Мирный контур» и «Энергетическое поле» с трубой «Резонанс» — варианты сборки
Облако с моделями
Рекламные постеры
ТЗ на производство
/Общие сведения/
Продукт: коллекция подставок под благовония в виде труб АЭС и ТЭЦ — 3 комплекса, 2 блюда, 1 труба
Комплектация набора: блюдо и труба
Требования к итоговому продукту: термостойкость (>40C) и нетоксичность после обработки
Функционал: сбор пепла, совместимость с ароматизаторами (палочками и конусами), вентиляция дыма через отверстия, переработка отходов PLA
/Размеры и геометрия/
Общая высота: 150-170мм (труба около 130 мм)
Диаметр трубы: варьируется от моделей (55-70мм)
Стенки толщиной 5-7мм, толщина основания 7-10мм. Вес готовой продукции <300г
Детализация: средняя, не требует чёткости
/Материалы/
StoneFil Concrete (FDM): полная модель, PLA +50% stone powder (+37% плотности), плотность материала 1.45 г/см³ — текстура бетона
Carbon Fiber PLA: усиление базы для контроля опрокидывания
Трубы: Phrozen Grey: фотополимерная смола серого цвета + бетонный пигмент (минеральный порошок); слой 0.05 мм дает рельеф арматуры
Пост-обработка минимальна: шлифовка и сушка (около 6ч), а также чистка сопла PLA
Для окраски: каменные спреи (Krylon Fine Stone Pebble), микролит (минеральная бетонная краска), матовый акриловый лак (Tamiya Flat Clear или Rust-Oleum Matte)
/Технология изготовления/
Подставки: FDM (Ender-3/Prusa i3 hardened hotend)
Детализация: гибрид (база FDM + труба SLA)
Допуски: ±0.2 мм; шероховатость 10-20 мкм (после шлифовки)
/Контроль/
Нагрев 30 мин, устойчивость к опрокидыванию, дымоотвод, визуал текстуры
Процесс: инструменты и последовательность
Для создания предварительной визуализации продукта использовалась модель Krea.ai. В процессе поиска формы продукта, внимание также было уделено созвучности визуала с темой, и его эстетичности. На этом этапе продумана структура продукта, и на её основе созданы эскизы, промты для которых подготовил ChatGPT с последующей ручной доработкой.
Поиск и изучение формы в Krea.ai
Подбор стилей и степени их влияния для генерации визуала продукта: акцент на предметности, ностальгических засветах и шумности (что идейно соответствует теме, связанной с энергетикой, романтизацией)
Затем произведено несколько итераций промтов для создания 3D-моделей.
Генерация происходила в Genie.ai + Tripo3D: первичная генерация с авто-текстурами по фото и промту, затем отдельно генерация текстур по описанию. Доработка прямо внутри модели: текстуры, формы, уточнения.
Соотношение получившихся эскизов (справа) и финального результата после текстурирования (слева)
Генерация по фото, дополненному промтом, внутри модели Tripo3D
Соотношение получившихся эскизов (слева) и финального результата после текстурирования (справа)
Пост-обработка в Blender: импорт, масштабирование, текстуры и освещение, постановка сцен (при помощи материалов внутренней библиотеки аддона BlenderKit)
Там же произведено наложение шумов (procedural noise 0.2), получены рендеры и материалы для гиф-анимаций
Постановка света и подбор текстур, окружения в Blender
Проверка моделей на пригодность к печати выполнена в слайсере Anycubic Photon (SLA preview). Там же выполнена детекции ошибок.
Auto-repair и повторная проверка произведены также через Formware.co STL Repair.
Детекция ошибок в Anycubic Photon
ТЗ на производство составлено с учетом особенностей и требований продукта с обращением к лекциям курса и Perplexity для формулировки особенностей и изучения устройств печати, их характеристик
