Модульные подвесные полки
Серия модульных подвесных полок из переработанного пластика. Можно собрать конструкцию самому, исходя из запроса и пространства. Три базовых формы цилиндров собираются в универсальную конструкцию, которая подойдет для любой комнаты: спальни, ванной, прихожей или кухни.
Серийность заключается в едином принципе сборки, консистентности модулей и общем материале.
Процесс
Концептинг
Вместе с ChatGPT составила список объектов, которые интересно было бы реализовать. Сделала выбор в пользу модульных подвесных полокЭскизирование
Отразила идеи на бумагеСоздание мудборда
Собрала референсы по форме, конструкции и текстурамВизуализация

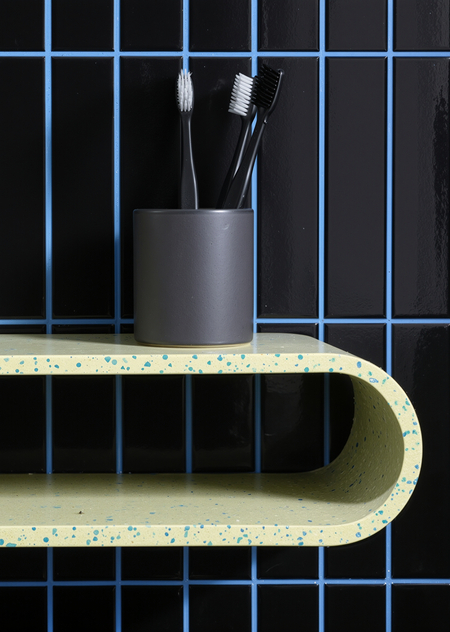

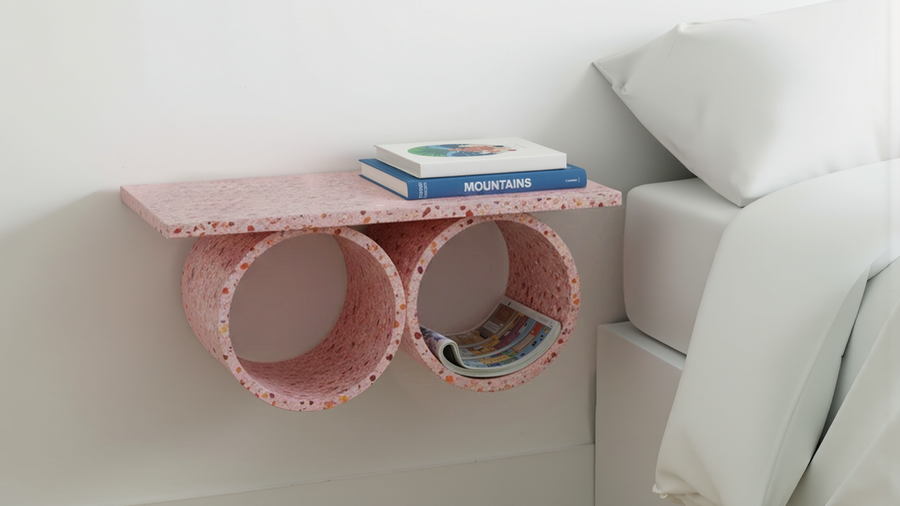

С помощью Nano Banana сгенерировала фото-реалистичные картинки на основе эскизов и референсовLight highly realistic photo, front view of a small modular hanging shelf above a wooden working table, made from recycled plastic. Three cylinders in different shapes attached together (use exact shapes from image 3), red shelf with detailed recycled plastic texture (match texture from image 2), mounted on plain white wall, books stacked on shelf, soft natural daylight from window, clean modern interior.
Улучшение качества
Улучшила изображения в BloomСоздание 3D моделей

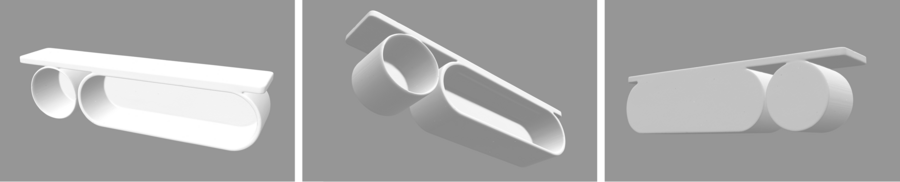

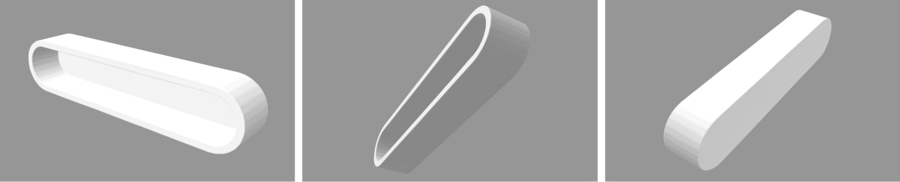

Сгенерировала 3D модели на основе фотографий в Meshy AI
Подготовка 3D моделей к производству
Проверила полигонаж моделей в Anycubic Photon WorkshopТЗ на производство
Материал
Материал: Переработанный пластик (rPP / rHDPE / rPET) Цвет: в массе, с включениями (терраццо-эффект), без последующей окраски Поверхность: матовая, слегка текстурированная (следы переработки допустимы и желательны)
Способ производства
Рекомендуемый способ: CNC-фрезеровка из листового и блочного переработанного пластика Альтернатива: 3D-печать крупноформатная (FGF) с последующей мехобработкой
Принцип сборки
5 полок в серии, состоящих из модулей Все элементы подвесные, крепление к стене скрытое (через заднюю плоскость столешницы)
Размеры модулей
Модуль 1 — Цилиндр открытый сверху (базовый)
- Форма: полый цилиндр
- Наружный диаметр: 240 мм (1M)
- Внутренний диаметр: 180 мм
- Глубина (вылет от стены): 300 мм
- Толщина стенки: 30 мм
Модуль 2 — Лоток для хранения (2M)
- Форма в плане: суперэлипс (прямоугольник с максимально скруглёнными углами)
- Ширина: 480 мм (2 × 240 мм)
- Глубина: 300 мм
- Высота борта: 120 мм
- Толщина стенок и дна: 30 мм
Модуль 3 — Лоток для хранения (3M)
- Форма в плане: суперэлипс
- Ширина: 720 мм (3 × 240 мм)
- Глубина: 300 мм
- Высота борта: 120 мм
- Толщина стенок и дна: 30 мм
Модуль 4 — Лоток для хранения (4M)
- Форма в плане: суперэлипс
- Ширина: 960 мм (4 × 240 мм)
- Глубина: 300 мм
- Высота борта: 120 мм
- Толщина стенок и дна: 30 мм
Модуль 5 — Столешница прямая (3M)
- Форма в плане: прямоугольная
- Ширина: 720 мм (3M)
- Глубина: 300 мм
- Толщина: 30 мм
Модуль 6 — Столешница прямая (4M)
- Форма в плане: прямоугольная
- Ширина: 960 мм (4M)
- Глубина: 300 мм
- Толщина: 30 мм
Модуль 7 — Столешница прямая (5M)
- Форма в плане: прямоугольная
- Ширина: 1200 мм (5M)
- Глубина: 300 мм
- Толщина: 30 мм
Модуль 8 — Столешница со скруглением (½ Модуля 2)
- Форма в плане: половина суперэлипса
- Ширина: 240 мм (1M)
- Глубина: 300 мм
- Радиус скругления: 120 мм
- Толщина: 30 мм
Итоговая логика
- 1 базовый размер → 240 мм
- Все ширины кратны 1M
- Одна глубина
- Одна толщина
- Одна радиусная логика (120 мм)
