Конструкторско-технологическая подготовка производства

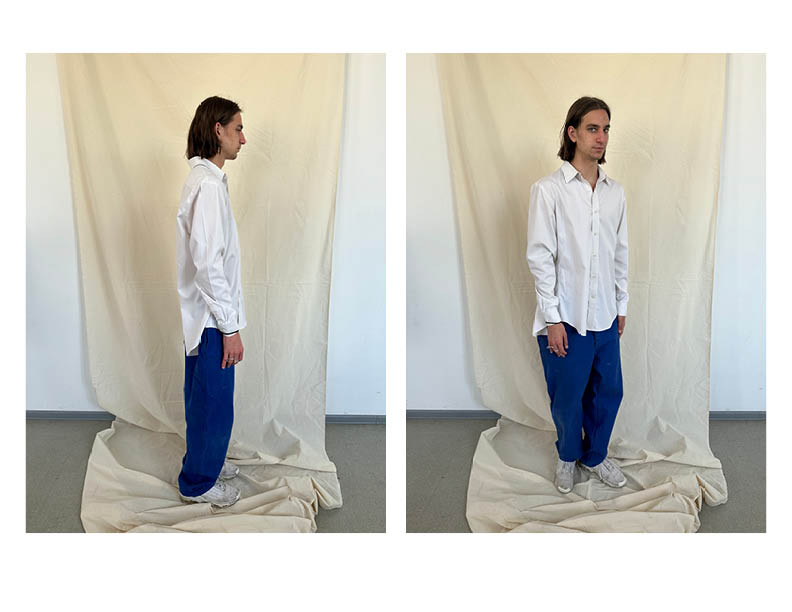

Фото эталона-образца

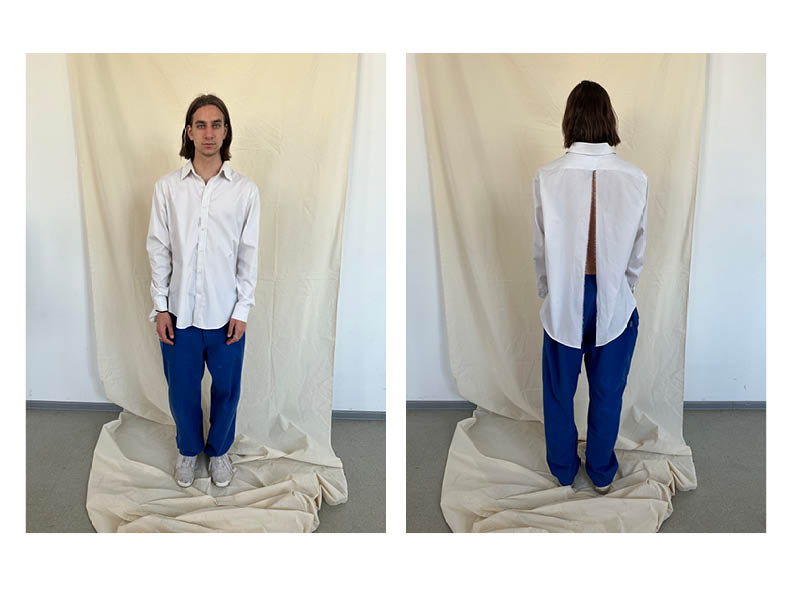

Фото эталона-образца
Техническое задание на модуль
Цель — разработка конструкторско-технологической документации для запуска в производство рубашки.
Задачи:
1. Разработка технического эскиза с описанием образца-модели 2. Разработка образца-эталона 3. Разработка крнструкторской документации 4. Разработка технологической документации
Технический эскиз
Техническое описание модели
Рубашка свободного силуэта. Предназначна мужчинам средней возрастной и 1,2 полнотной групп.
Рубашка изготавливается из хлопчатобумажной ткани Ткань осыпается, нет раздвигаемости нитей в швах. Полочка с цельнокроенной планкой, с центральной застежкой на 7 обметанных петель, 7 пуговиц. Манжет с двумя обметанными петлями, и 4 пуговицы.
Двойная кокетка на спинке. Разрезная спинка с открытым срезом. Рукав втачной, одношовный длинный, с манжетом. Воротник втачной с отрезной стойкой. Низ изделия обработан швом в подгибку с закрытым срезом.
Маркировочные данные
Раскладка лекал ткани верха
Схема узла изделия (запошивочный шов)
Схема узла изделия (втачной воротник)
