Конструкторско-технологическая подготовка производства
Разработка конструкторско-технологической документации для запуска изделия в производство (технический эскиз, описание модели, расчетно-конфекционная карта, спецификация лекал, схема узла).
Пиджак ALONE 001
фото образца — эталона
Описание модели:
Пиджак повседневный из ткани шерстяного ассортимента. Предназначен для женщин средней возрастной группы.
Силуэт прямой с втачным рукавом, двубортной застежкой на одну обметанную петлю и одну пуговицу с внешней стороны и две обметанные петли и две пуговицы с внутренней стороны. Длина ниже линии бедер.

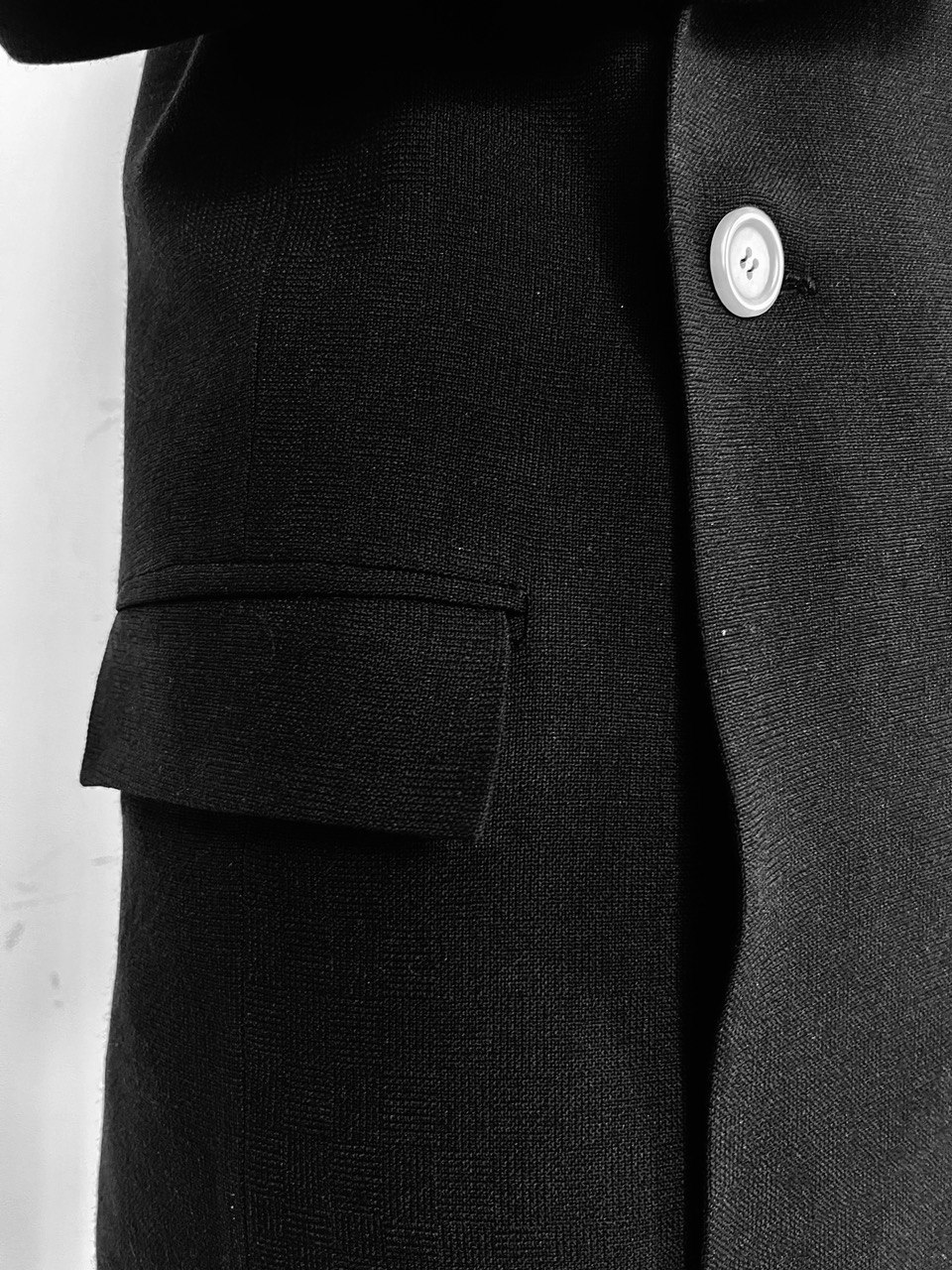

На каждой части переда на уровне бедер выполнен прорезной карман в рамку с клапаном. Борта по низу имеют прямую форму.
Спинка со среднем швом, переходящим в шлицу.
Рукав прямой двушовный, длиной до середины ладони с открытой шлицей в нижней части локтевого шва. На шлице обметаны три декоративные петли и пришиты три пуговицы.
Воротник пиджачного типа с острыми углами.

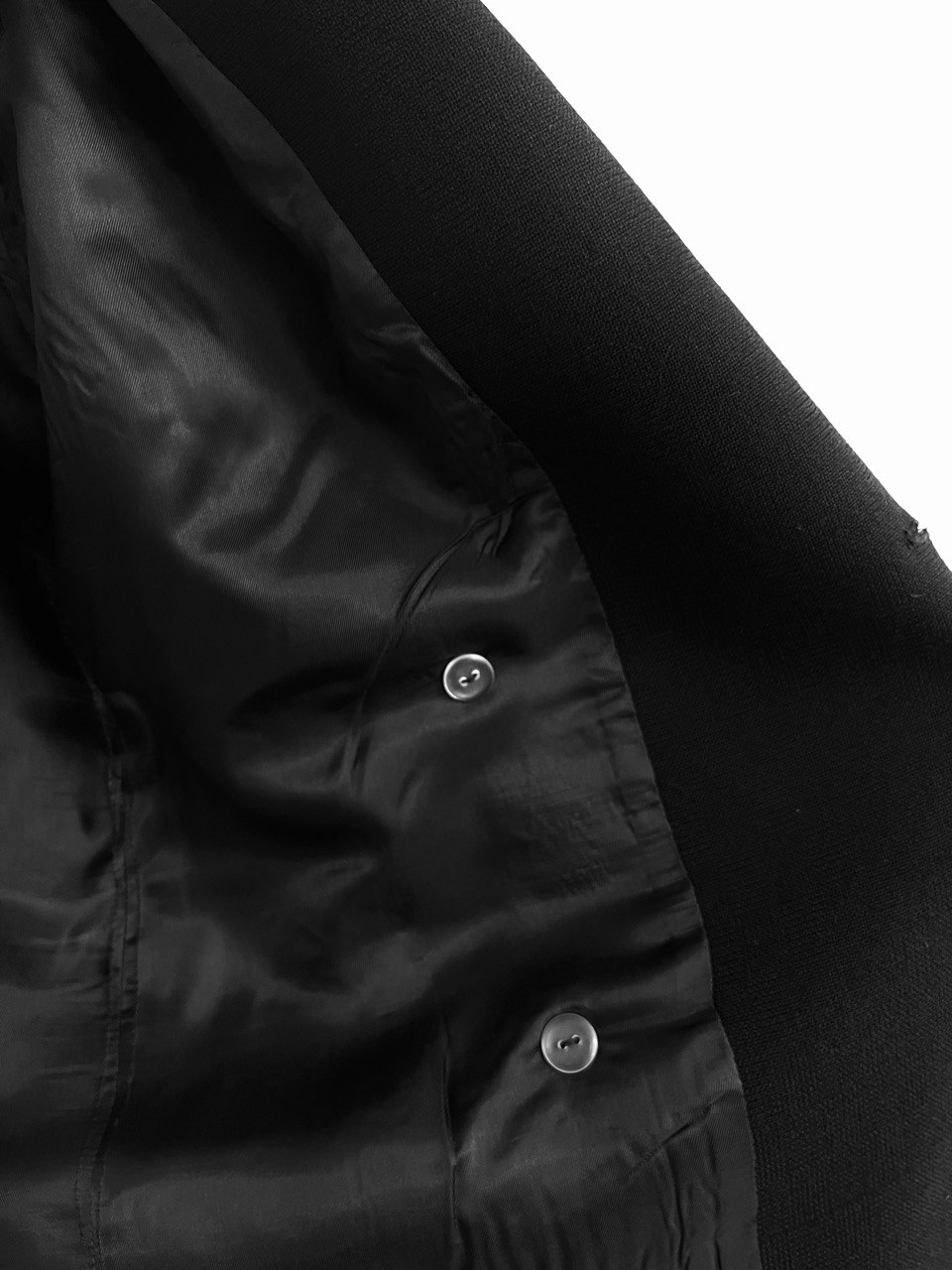

Пиджак с притачной по низу подкладкой.
Воротник, борта и клапаны карманов обработаны в чистый край.
технический эскиз
области устойчивости конструкции
Конфекционная карта

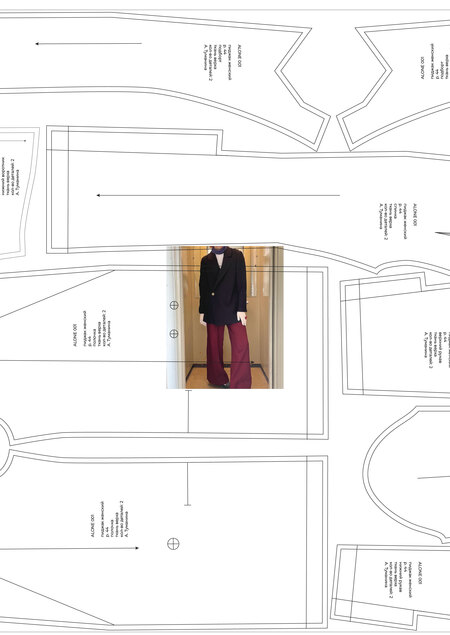

Лекала
пример маркировки
комплект лекал для ткани верха
комплект лекал для ткани подклада
раскладка лекал для полотна 150 см
Схема узла сборки
–Продублировать вход в карман, рамку, клапан кармана –Стачать боковые срезы клапана –Надсечь углы –Вывернуть –Отутюжить –На лицевую сторону полочки нанести разметку кармана –Притачать рамку к полочке двумя параллельными строчками по разметке –Прорезать рамку между строчками –Прорезать вход в карман –Выметать рамку, скрепить ручными стежками –Приутюжить рамки кармана –Проложить шов в сгиб нижней рамки кармана –Притачать клапан в шов верхней рамки –Стачать рамки с высеченными уголками на изнанке –Приколоть подкладку кармана в шов притачивания верхней рамки и клапана –Притачать подкладку –Приутюжить шов, припуск заутюжить на сторону подкладки –Приколоть подкладку кармана в шов притачивания нижней рамки –Притачать подкладку –Стачать срезы подкладки по двум сторонам –Убрать ручные стежки –Готовый карман приутюжить
карман в рамку с клапаном
